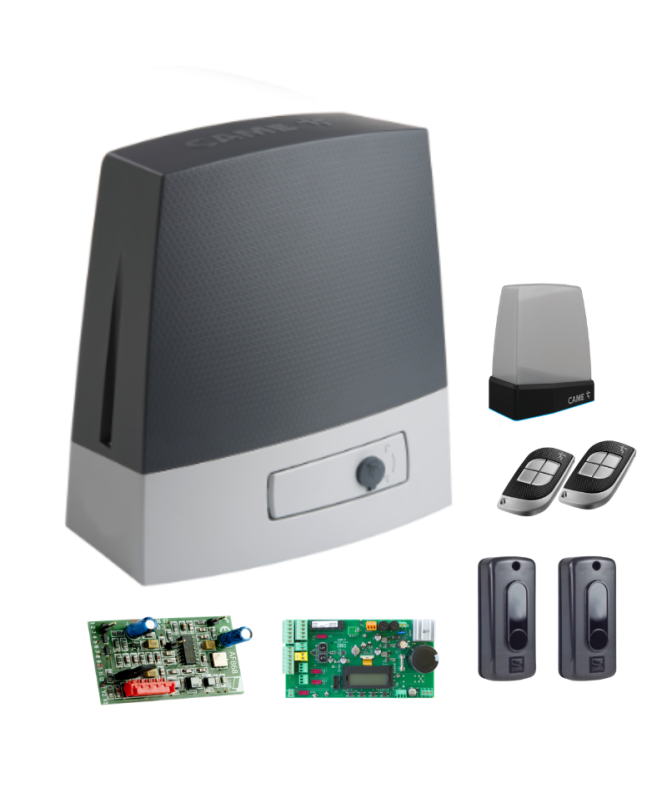

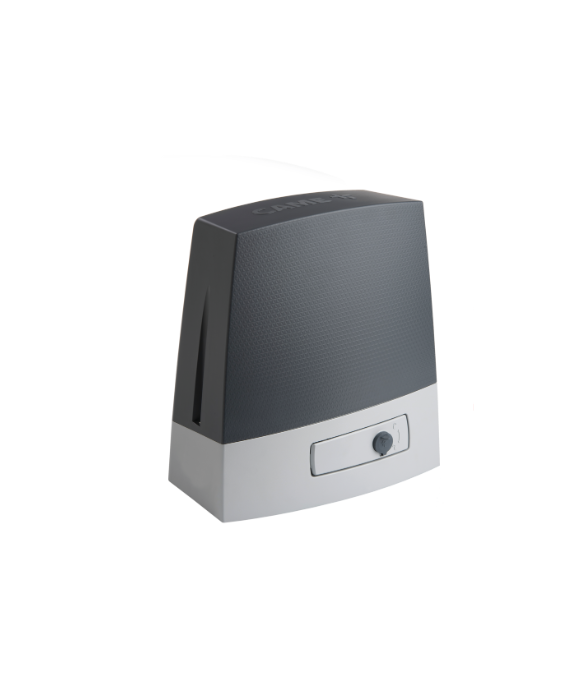

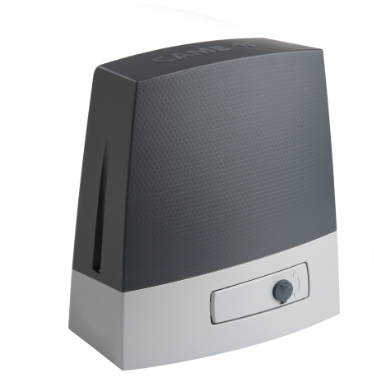

Napęd BKX 800 HS do bram przesuwnych 24 VDC

Napęd do bram przesuwnych CAME BKX 800 HS brushless 24 VDC z mechanicz. wyłącznikami krańcowymi V2 801MS-0690 – automatyka do systemów przemysłowych i komercyjnych

Napęd BKX 800 HS to elektryczny napęd do automatyzacji bram przesuwnych w systemach przemysłowych i komercyjnych. Model wyposażony jest w silnik bezszczotkowy 24 V DC, mechaniczne wyłączniki krańcowe V2 oraz elektronikę do zarządzania ruchem i wykrywania przeszkód. Pracuje z zasilaniem 230 V AC i przystosowany jest do obsługi skrzydeł o masie do 800 kg i długości 20 m. Technologia High Speed zapewnia prędkość przesuwu do 24 m/min. Wbudowany odbiornik radiowy oraz interfejsy CAME Key i CXN BUS umożliwiają integrację w zaawansowanych instalacjach. Stopień ochrony IP54 oraz szeroki zakres temperatur pracy pozwalają na montaż na zewnątrz w wymagających warunkach.

Najważniejsze cechy

• Silnik bezszczotkowy 24 V DC eliminuje konieczność serwisowania szczotek, co przekłada się na dłuższą żywotność i stabilniejszą pracę napędu
• Siła ciągu 800 N zapewnia obsługę ciężkich skrzydeł przesuwnych o długości do 20 m, umożliwiając zastosowanie w szerokim zakresie bram przemysłowych i komercyjnych
• Mechaniczne wyłączniki krańcowe V2 precyzyjnie definiują położenia krańcowe skrzydła, umożliwiając prawidłową regulację zatrzymania i zapewniając powtarzalność ruchu
• Technologia High Speed umożliwia przesuw bramy do 24 m/min, co istotnie skraca czas otwierania oraz zamykania i zwiększa przepustowość przejazdów w środowiskach o intensywnym ruchu

Specyfikacja techniczna

• Model: 801MS-0690
• Typ silnika: bezszczotkowy, brushless
• Zasilanie napędu: 230 V AC, 50/60 Hz
• Napięcie silnika: 24 V DC
• Moc: 230 W
• Siła ciągu: 800 N
• Maksymalna prędkość przesuwu: 24 m/min
• Maksymalna masa skrzydła: 800 kg
• Maksymalna długość skrzydła: 20 m
• Moduł koła zębatego: 4
• Stopień ochrony: IP54
• Temperatura pracy: -20°C do +55°C
• Temperatura składowania: -20°C do +70°C
• Pobór mocy w trybie czuwania: 0,8 W
• Tryb pracy dla skrzydła 4 m: ciągły
• Maksymalna liczba cykli/h dla skrzydła 10 m: 55

Zastosowanie i kompatybilność

Napęd przeznaczony do automatyzacji bram przesuwnych stosowanych w obiektach przemysłowych, magazynowych, logistycznych oraz na terenach komercyjnych, gdzie wymagane są wysokie parametry siły i wydajności ruchu. Sprawdza się przy dużych bramach segmentowych i przesuwnych o masie skrzydła do 800 kg oraz długości do 20 m. Montowany przy podstawie bramy współpracuje z zębatką o module 4. Odpowiedni do pracy na zewnątrz w miejscach narażonych na zmienne warunki atmosferyczne.

Dlaczego warto wybrać ten produkt w sklepie KA 4?

• Model BKX 800 HS oparty o technologię bezszczotkową 24 V DC pozwala budować nowoczesne, skalowalne systemy automatyki bramowej z możliwością integracji szeregu urządzeń kompatybilnych z ekosystemem CAME.
• Silnik przystosowany do pracy ciągłej sprawdzi się w środowiskach o wysokim natężeniu ruchu.
• Wbudowane funkcje bezpieczeństwa i zarządzania ruchem zwiększają poziom ochrony oraz wygodę obsługi bramy.
• Dostępność fachowego wsparcia technicznego oraz szerokiego asortymentu akcesoriów do zabudowy w sklepie KA 4 ułatwia wybór oraz integrację napędu w nawet najbardziej wymagających instalacjach przemysłowych i komercyjnych.

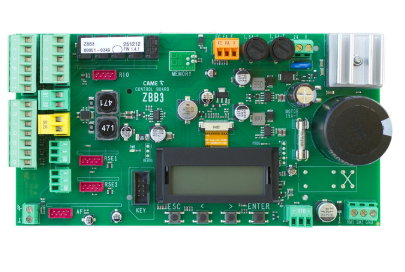

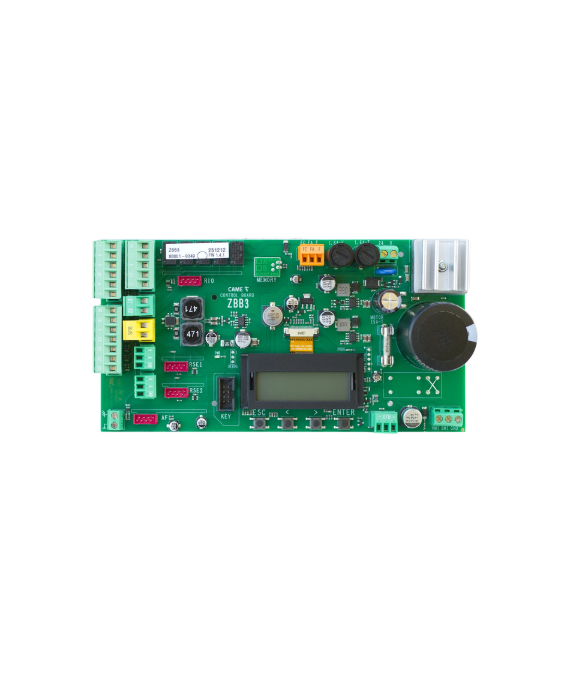

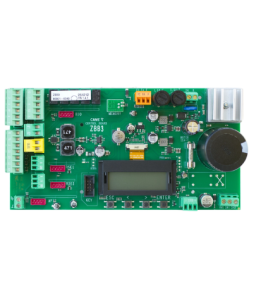

Centrala sterująca ZBB3 CAME do napędów bram przesuwnych 24V DC – do systemów automatyki bramowej

Centrala sterująca CAME ZBB3 jest dedykowanym modułem elektronicznym do zarządzania napędami bram przesuwnych z serii CAME BKX High Speed z silnikiem 24V DC. Urządzenie pełni funkcję głównego sterownika, integrując zaawansowane funkcje bezpieczeństwa, detekcji przeszkód, kontroli przeciążeniowej oraz precyzyjnego ustawiania parametrów pracy. Obsługuje komunikację w standardzie CXN BUS i umożliwia współpracę z szeroką gamą akcesoriów systemowych, takich jak odbiorniki radiowe, fotokomórki czy moduły CAME KEY Wi-Fi/Bluetooth. Dzięki podwyższonemu stopniowi ochrony IP54 centrala może być montowana w napędzie eksploatowanym w obiektach mieszkalnych, przemysłowych oraz innych wymagających środowiskach.

Najważniejsze cechy

• Kompatybilność z napędami bram przesuwnych CAME BKX High Speed 24V DC, w tym modele BKX800 HS i BKX1200 HS, co zapewnia obsługę bram o masie do 1200 kg i długości do 20 m
• Zaawansowane zarządzanie bezpieczeństwem: wykrywanie przeszkód, kontrola momentu obrotowego, zabezpieczenie przeciążeniowe oraz precyzyjna konfiguracja parametrów za pomocą graficznego wyświetlacza
• Obsługa magistrali komunikacyjnej CXN BUS umożliwiająca integrację z fotokomórkami, wyłącznikami krańcowymi oraz modułami komunikacyjnymi CAME KEY Wi-Fi/Bluetooth
• Zasilanie sieciowe 230 V AC oraz obudowa o stopniu ochrony IP54 zapewniają niezawodną pracę centrali w napędach użytkowanych w trudniejszych warunkach zewnętrznych i przemysłowych

Specyfikacja techniczna

• Zasilanie sieciowe: 230 V AC
• Napięcie zasilania silnika: 24 V DC
• Stopień ochrony: IP54
• Masa: ok. 0,30–0,50 kg
• Wyświetlacz: graficzny
• Magistrala komunikacyjna: CXN BUS
• Timer: wbudowany

Zastosowanie i kompatybilność

Centrala ZBB3 służy jako główny moduł sterujący do napędów bram przesuwnych CAME BKX High Speed z silnikiem 24V DC, w tym modeli BKX800 HS i BKX1200 HS stosowanych w obiektach mieszkalnych, komercyjnych i przemysłowych. Pozwala na sterowanie ruchem bramy, zarządzanie bezpieczeństwem, integrację fotokomórek i innych modułów komunikacyjnych. Montowana jest fabrycznie w napędzie lub jako wymienny element podczas serwisu. Nie jest przeznaczona do współpracy z napędami innych serii oraz jako zamiennik uniwersalny do dowolnych silników 24V DC.

Dlaczego warto wybrać ten produkt w sklepie KA 4?

• Centrala sterująca ZBB3 CAME stanowi rozwiązanie precyzyjnie dopasowane do wymagań systemów bram przesuwnych BKX High Speed 24V DC.
• Umożliwia zaawansowaną konfigurację, obsługuje rozbudowane funkcje zabezpieczeń oraz integrację z nowoczesnymi akcesoriami komunikacyjnymi.
• Dostępność produktu w sklepie KA 4 gwarantuje możliwość zakupu oryginalnych, dedykowanych komponentów automatyki bramowej w bezpiecznym łańcuchu dostaw.
• Możesz liczyć na techniczne wsparcie doradcze przed i po zakupie.

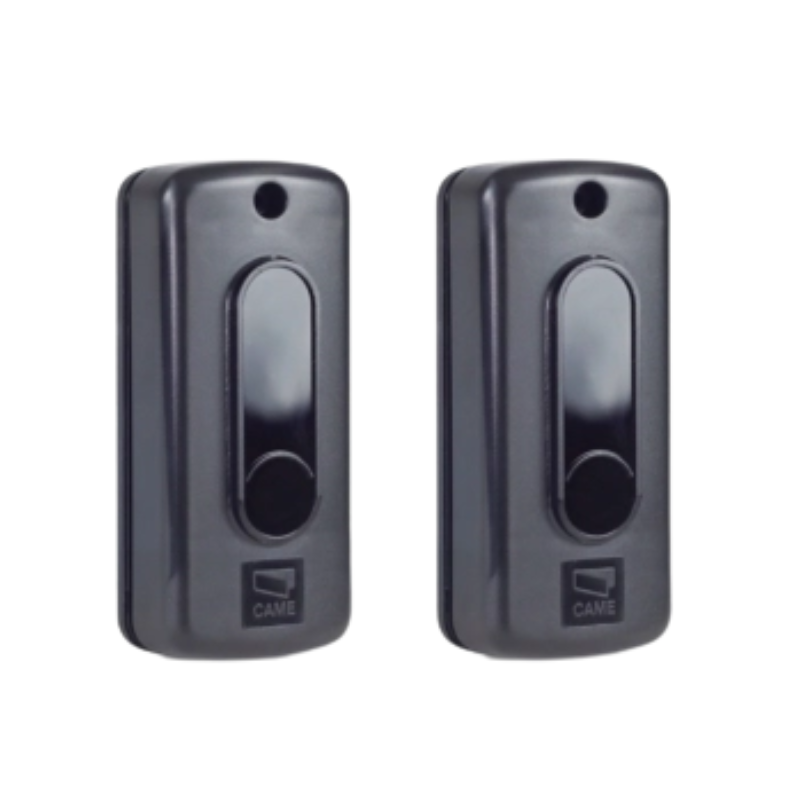

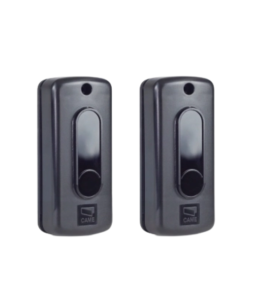

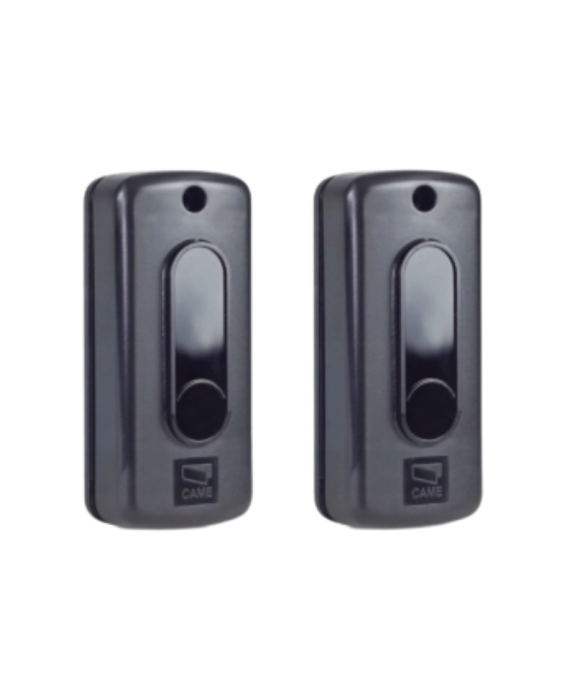

Fotokomórki przewodowe CAME DIR10 do automatyki bramowej – system zabezpieczeń przejazdów

CAME DIR10 to zestaw przewodowych fotokomórek podczerwieni dedykowany do instalacji w automatyce bram przesuwnych, skrzydłowych oraz segmentowych. Składa się z nadajnika i odbiornika, które tworzą barierę optyczną o zasięgu do 10 metrów oraz wyjściu przekaźnikowym NC. Fotokomórki pracują w zakresie napięć 12–24 V AC/DC, pozwalając na współpracę z większością standardowych napędów bramowych. Montaż natynkowy oraz kompaktowa obudowa ułatwiają zastosowanie w ograniczonych przestrzeniach, a stopień ochrony IP54 umożliwia pracę na zewnątrz.

Najważniejsze cechy

• Oddzielny nadajnik i odbiornik emitują oraz odbierają wiązkę podczerwieni, tworząc barierę zabezpieczającą przejazd lub przejście. Przerwanie wiązki skutkuje zmianą stanu wyjścia przekaźnikowego, umożliwiając zatrzymanie lub cofnięcie ruchu bramy przez centralę.
• Zasilanie w szerokim zakresie 12–24 V AC/DC pozwala na bezproblemową integrację z centralami różnych producentów posiadających wejście na klasyczne fotokomórki przekaźnikowe.
• Kompaktowa obudowa o wymiarach 46 × 108 × 23 mm umożliwia montaż w miejscach o ograniczonej przestrzeni na słupkach lub elewacjach.
• Stopień ochrony IP54 zabezpiecza elementy przed pyłem i bryzgami wody z różnych kierunków, co umożliwia stosowanie w instalacjach zewnętrznych, pod warunkiem prawidłowego montażu.

Specyfikacja techniczna

• Model: CAME DIR10
• Kod producenta: 001DIR10
• Typ urządzenia: przewodowa fotokomórka podczerwieni
• Konfiguracja: nadajnik + odbiornik
• Zasilanie: 12–24 V AC/DC
• Maksymalny zasięg: 10 m
• Kąt widzenia: 30°
• Wyjście: styk przekaźnikowy NC
• Maksymalne obciążenie wyjścia: 1 A przy 24 V
• Pobór prądu: 60 mA przy 24 V AC
• Temperatura pracy: -20°C do +55°C
• Stopień ochrony: IP54
• Montaż: natynkowy
• Materiał obudowy: ABS (dane katalogowe: możliwe również ABS/polikarbonat)
• Kolor: czarny
• Wymiary pojedynczej obudowy: 46 × 108 × 23 mm
• Liczba elementów w zestawie: 2 (nadajnik i odbiornik)
• Certyfikacja: CE

Zastosowanie i kompatybilność

Fotokomórki CAME DIR10 służą do ochrony stref ruchu automatyki bram przesuwnych, skrzydłowych oraz wjazdowych, a także innych rozwiązań wymagających detekcji obecności przeszkód. Znajdują zastosowanie na parkingach, przy bramach przemysłowych i posesyjnych oraz w systemach automatycznego sterowania dostępem, gdzie niezbędne jest niezawodne wykrywanie ruchu pojazdów lub pieszych. Dzięki wyjściu przekaźnikowemu i kompatybilności z napięciem 12–24 V AC/DC, zestaw może być integrowany z napędami wielu producentów, pod warunkiem posiadania klasycznego wejścia na fotokomórki przewodowe. Stosowanie natynkowe umożliwia szybki i łatwy montaż po przeciwległych stronach zabezpieczanego przejazdu.

Dlaczego warto wybrać ten produkt w sklepie KA 4?

• Dostęp do zweryfikowanego, kompletnego zestawu przekaźnikowego o szerokiej kompatybilności, dedykowanego do profesjonalnych systemów automatyki bramowej.
• Produkt jest dostarczany z pełną dokumentacją techniczną.
• Możliwość realizacji zabezpieczeń optycznych nawet w przejazdach do 10 metrów szerokości.
• Nadaje się do integracji zarówno w nowych instalacjach, jak i przy modernizowanych systemach automatyki.

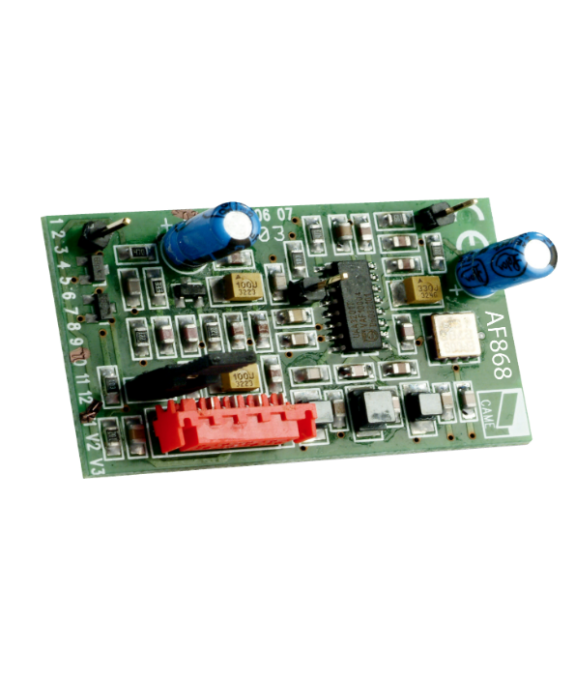

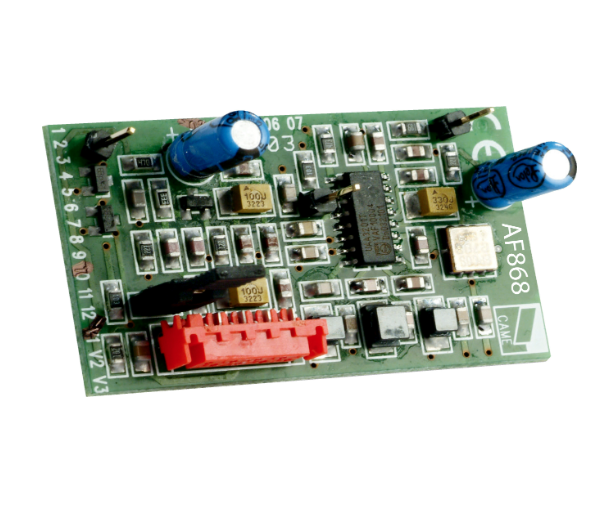

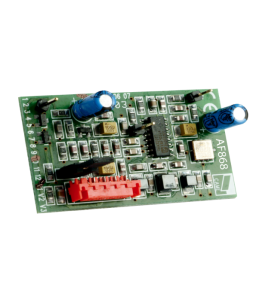

Radioodbiornik wtykowy CAME AF868 – karta radiowa 868,35 MHz do central sterujących

Radioodbiornik CAME AF868 to wtykowa karta radiowa przeznaczona do montażu w kompatybilnych centralach sterujących CAME. Pozwala na odbiór sygnałów z pilotów systemów TOP, TAM oraz ATOMO operujących na częstotliwości 868,35 MHz. Montowany bezpośrednio w odpowiednim gnieździe centrali, umożliwia przekazywanie odebranego sygnału radiowego do automatyki bramowej i systemów sterowania wyposażonych w infrastrukturę CAME. Stosowany w rozwiązaniach wymagających integracji odbiornika radiowego bez konieczności montowania oddzielnych modułów przekaźnikowych.

Najważniejsze cechy

• Wtykowa konstrukcja umożliwiająca szybki montaż bez dodatkowego okablowania wewnątrz kompatybilnej centrali sterującej
• Obsługa systemów radiowych CAME TOP oraz TAM (kodowanie stałe) i ATOMO (kodowanie zmienne), zapewniająca współpracę z szeroką gamą dostępnych nadajników
• Częstotliwość pracy 868,35 MHz – zgodna z nowoczesnymi rozwiązaniami automatyki dedykowanymi do bram przesuwnych, skrzydłowych i garażowych
• Montaż odbiornika eliminuje konieczność używania zewnętrznych odbiorników w obudowie, co usprawnia serwis oraz proces integracji z centralą

Specyfikacja techniczna

• Producent: CAME
• Model: AF868 (001AF868)
• Typ urządzenia: Wtykowa karta odbiorcza / odbiornik radiowy
• Częstotliwość radiowa: 868,35 MHz
• Systemy radiowe: TOP / TAM / ATOMO (kodowanie stałe i zmienne)
• Interfejs montażowy: Złącze wtykowe dla kompatybilnych central CAME
• Zasilanie: Z centrali sterującej przez złącze karty

Zastosowanie i kompatybilność

AF868 znajduje zastosowanie w systemach automatyki bram przesuwnych, skrzydłowych, garażowych oraz segmentowych, gdzie wymagany jest odbiór sygnału radiowego z pilotów CAME na częstotliwości 868,35 MHz. Przeznaczony do profesjonalnych instalacji automatyki przemysłowej i domowej, gdzie kluczowe jest wykorzystanie bezprzewodowej komunikacji pilotów TOP, TAM oraz ATOMO ze sterownikami bramowymi. Stosowany w serwisie, modernizacji istniejących instalacji oraz podczas pierwotnego montażu nowych systemów bramowych CAME – pod warunkiem obecności odpowiedniego gniazda w centrali sterującej.

Dlaczego warto wybrać ten produkt w sklepie KA 4?

• Umożliwia ekspresowe rozszerzenie funkcjonalności kompatybilnej centrali o sprawną komunikację radiową na częstotliwości 868,35 MHz.
• Wtykowa forma produktu skraca czas montażu i ogranicza ryzyko błędów instalacyjnych przez brak dodatkowego okablowania.
• Pozwala elastycznie dopasować system automatyki do wymagań inwestora oraz zachować pełną spójność z oryginalnymi akcesoriami CAME.
• Gwarantuje dostęp do dokumentacji technicznej istotnej przy odbiorach i serwisie instalacji przemysłowych oraz indywidualnych.

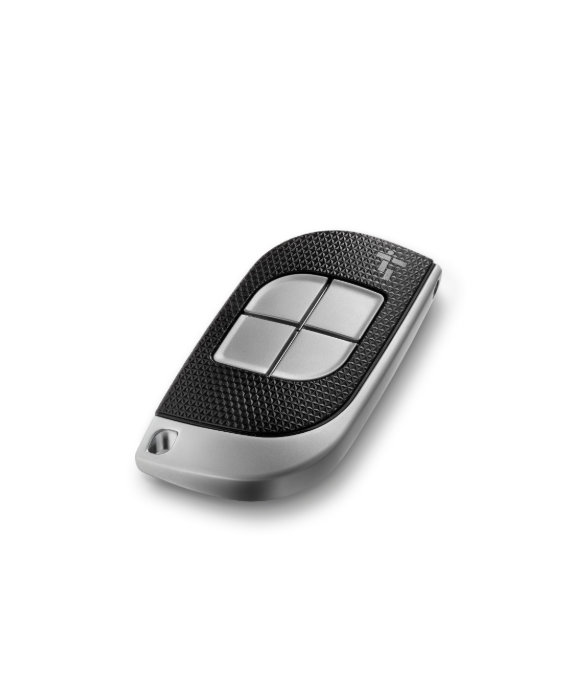

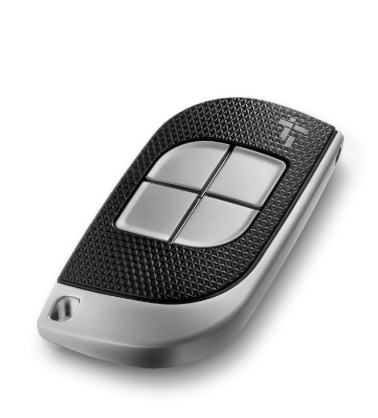

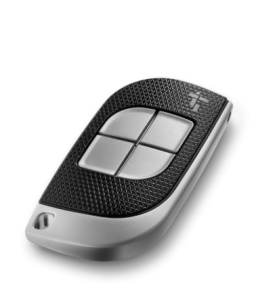

Pilot CAME TTSD4RKS 4-kanałowy, rolling code, 433.92/868.35 MHz, system TTS – sterowanie automatyką bramową CAME TTS

Pilot CAME TTSD4RKS (nr katalogowy 806TS-0230) to czterokanałowy nadajnik radiowy przeznaczony do sterowania automatyką bram przesuwnych, garażowych oraz odbiornikami systemu CAME TTS. Pracuje na podwójnej częstotliwości 433,92 MHz oraz 868,35 MHz i wykorzystuje kod dynamicznie zmienny (rolling code), zapewniający bezpieczeństwo przy transmisji sygnału. Każdy z czterech kanałów urządzenia można przypisać do wybranej funkcji lub napędu, w zależności od konfiguracji odbiornika. Pilot nie wymaga prowadzenia przewodów ani montażu mechanicznego, a wymiana baterii jest możliwa bez użycia dodatkowych narzędzi dzięki odpowiedniej konstrukcji obudowy.

Najważniejsze cechy

• Czterokanałowe sterowanie umożliwia obsługę do czterech niezależnych funkcji lub odbiorników, zgodnie z konfiguracją centrali CAME
• Kod dynamicznie zmienny (rolling code) z pulą 4 294 967 896 kombinacji ogranicza ryzyko prostego skopiowania sygnału i zwiększa poziom zabezpieczenia transmisji
• Podwójna częstotliwość pracy (433,92 MHz i 868,35 MHz) pozwala na integrację z rozbudowanymi systemami bramowymi i odbiornikami CAME kompatybilnymi z systemem TTS
• Obudowa z poliwęglanu z chromowanym elementem Zamak, funkcjonalnie ułatwia szybką i bezpieczną wymianę baterii bez konieczności demontażu pilota

Specyfikacja techniczna

• Model: TTSD4RKS
• Numer katalogowy: 806TS-0230
• Liczba kanałów: 4
• Częstotliwość radiowa: 433,92 MHz / 868,35 MHz
• Typ kodowania: Rolling code (kod dynamicznie zmienny)
• Liczba kombinacji kodu: 4 294 967 896
• Zasięg radiowy: 50–150 m (w zależności od warunków propagacji)
• Zasilanie: 1 × bateria litowa CR2032
• Napięcie baterii: 3 V
• Zakres temperatury pracy: -20°C do +55°C
• Wymiary: 70 × 34 × 13 mm
• Masa: około 38 g
• Materiał obudowy: Poliwęglan (PC) oraz Zamak

Zastosowanie i kompatybilność

Nadajnik przeznaczony do sterowania napędami bram przesuwnych, skrzydłowych, garażowych oraz innymi urządzeniami wykorzystującymi system radiowy CAME TTS. Każdy kanał umożliwia przypisanie osobnej funkcji, np. otwarcie różnych bram, furtki lub uruchomienie oświetlenia. Integracja z odbiornikami CAME TTS zapewnia kompatybilność w nowoczesnych instalacjach automatyki budynkowej oraz przemysłowej. Produkt sprawdzi się w obsłudze zestawów bramowych w obiektach mieszkalnych, firmowych i przemysłowych, gdzie konieczne jest wygodne zarządzanie wieloma napędami z jednego pilota.

Dlaczego warto wybrać ten produkt w sklepie KA 4?

• Model CAME TTSD4RKS zapewnia techniczne bezpieczeństwo transmisji dzięki rolling code.
• Obsługuje do czterech funkcji przy zwiększonej elastyczności dzięki pracy na dwóch częstotliwościach.
• Ergonomiczna i kompaktowa konstrukcja pozwala na wygodne użytkowanie, a przemyślana budowa umożliwia łatwą i szybką wymianę baterii bez ryzyka uszkodzenia obudowy.
• Dzięki precyzyjnie opisanej kompatybilności możliwa jest integracja z zaawansowanymi systemami CAME TTS, co przekłada się na skuteczne i sprawdzone działanie w systemach automatyki bramowej zarówno dla wykonawców jak i użytkowników końcowych.

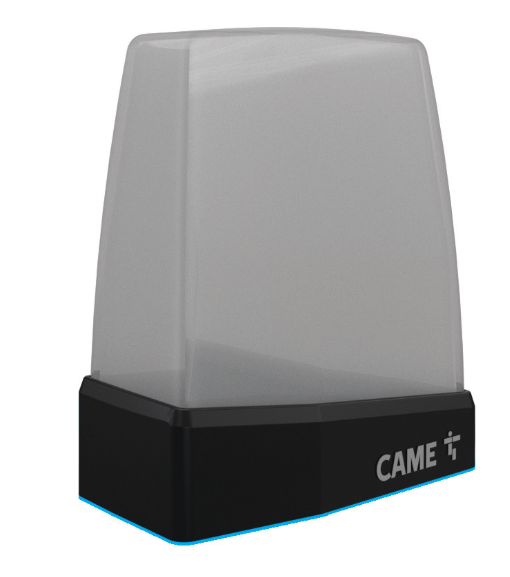

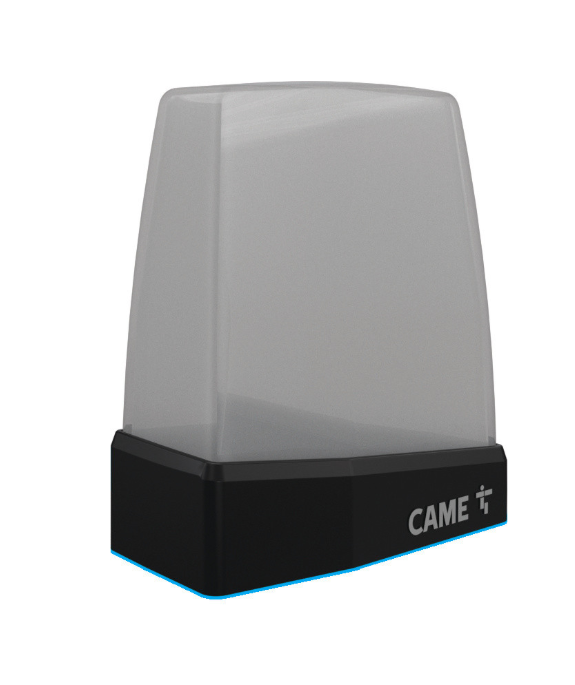

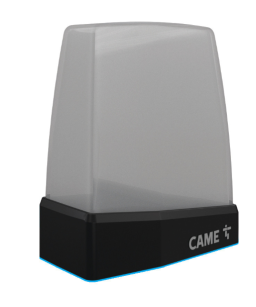

Lampa ostrzegawcza LED RGB CAME KRX CXN BUS 806LA-0050 do automatyki bramowej – Sygnalizacja pracy systemów CAME CXN BUS

Lampa ostrzegawcza LED RGB CAME KRX 1B1RW przeznaczona jest do optycznej sygnalizacji pracy systemów automatyki bramowej i szlabanów kompatybilnych z magistralą komunikacyjną CXN BUS firmy CAME. Dzięki zastosowanej technologii BUS połączenie odbywa się za pomocą dwóch niespolaryzowanych przewodów, co upraszcza instalację. Urządzenie integruje dwuprzewodowy interfejs z konfigurowanym, wielokolorowym światłem LED RGB oraz zintegrowaną anteną radiową pozwalającą na współpracę z systemami radiowymi CAME w obu pasmach – 433,92 MHz i 868,35 MHz. Lampa umożliwia wybór koloru świecenia, pracę w trybie migania i konfigurację adresu, co podnosi jej funkcjonalność w zaawansowanych instalacjach. Materiały wykorzystane przy produkcji (ABS, poliwęglan, zgodnie z rodziną KRX także PMMA) gwarantują odporność na warunki zewnętrzne i zapewniają ochronę IP54.

Najważniejsze cechy

• Dwukierunkowa magistrala CXN BUS – uproszczone podłączenie za pomocą dwóch niespolaryzowanych przewodów umożliwia równoczesne zasilanie i komunikację z centralą CAME.
• Wielokolorowe światło LED RGB – możliwość wyboru koloru świecenia oraz trybu migania, pozwalająca dopasować sygnalizację do wymagań instalacji oraz czytelnie rozróżnić komunikaty optyczne.
• Wbudowana antena radiowa – kompatybilność z systemami automatyki CAME operującymi w paśmie 433,92 MHz i 868,35 MHz, obsługa funkcji radiowych wybranych central i napędów.
• Stopień ochrony IP54 oraz zakres pracy od -20°C do +55°C – umożliwiają zastosowanie lampy w zewnętrznych instalacjach narażonych na pył, wilgoć oraz zmienne warunki atmosferyczne.

Specyfikacja techniczna

• Model: KRX 1B1RW
• Numer katalogowy: 806LA-0050
• Technologia komunikacji: CAME CXN BUS (2 przewody, niespolaryzowane)
• Zasilanie: CXN BUS
• Stopień ochrony: IP54
• Zakres temperatury pracy: -20°C +55°C
• Źródło światła: LED RGB (kolor konfigurowalny)
• Kolor klosza: biały mleczny
• Częstotliwości radiowe: 433,92 MHz i 868,35 MHz
• Moc znamionowa: 1,4 W (24 V AC) / 1,8 W (24 V DC) / 3,3 W (120 V AC) / 4,3 W (230 V AC)
• Materiał obudowy: ABS, poliwęglan (w serii także PMMA)
• Typ podłączenia: 2-żyłowe, bez polaryzacji

Zastosowanie i kompatybilność

Lampa przeznaczona jest do optycznej sygnalizacji ruchu, zatrzymania i innych stanów pracy automatyki bram przesuwnych, skrzydłowych oraz szlabanów wyposażonych w interfejs CAME CXN BUS. Może być stosowana w instalacjach z centralami ZLX24, szlabanami GT4/GT8 oraz napędami serii BXV PLUS i BKX. Konfigurowalna sygnalizacja świetlna pozwala na wizualne rozróżnianie komunikatów w rozbudowanych instalacjach przemysłowych, komercyjnych i prywatnych. Sprawdza się na zewnątrz obiektów, gdzie wymagana jest odporność na zachlapania i pył oraz szeroki zakres temperatur pracy.

Dlaczego warto wybrać ten produkt w sklepie KA 4?

• Szybka integracja z centralami automatyki bramowej CAME
• Dynamiczna konfiguracja sygnalizacji świetlnej LED RGB
• Prosty montaż w instalacjach przemysłowych i komercyjnych
• Dostęp do autentycznych parametrów technicznych oraz doradztwa w sklepie KA 4
