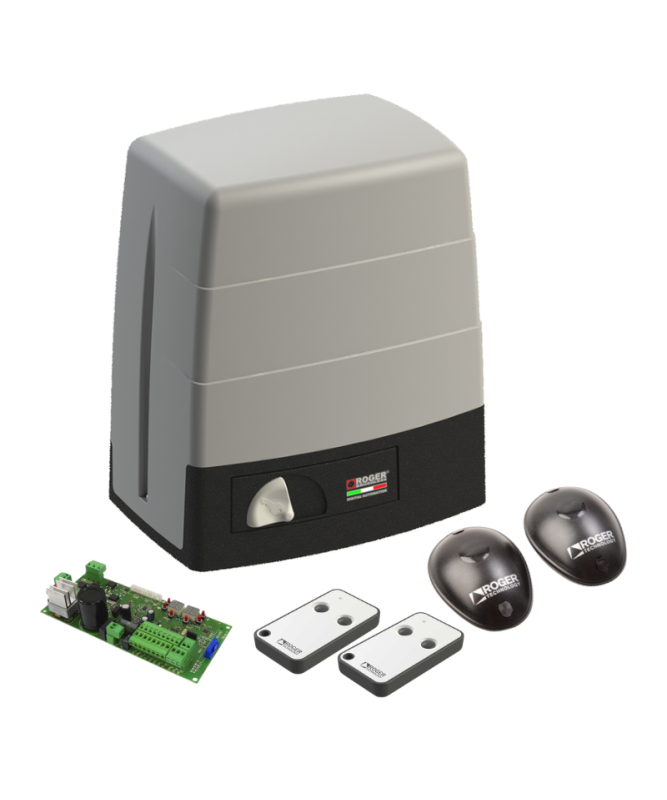

Napęd BM30 do bram przesuwnych 24V bezszczotkowy

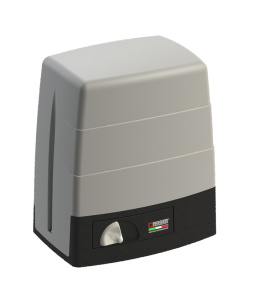

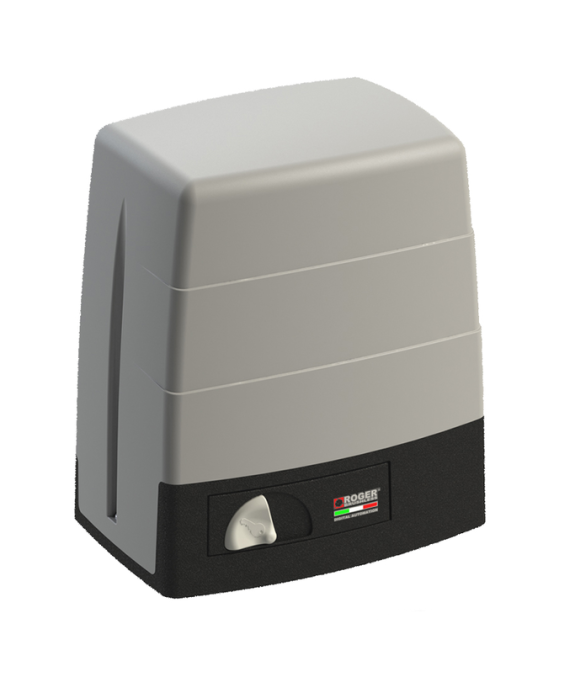

Napęd do bramy przesuwnej BM30/403 z silnikiem BRUSHLESS 24V, Roger Technology – Automatyzacja bram przesuwnych

Elektromechaniczny napęd do bram przesuwnych BM30/403 Roger Technology wyposażony w bezszczotkowy silnik BRUSHLESS 24V. Zaprojektowany do automatyzacji bram o ciężarze do 500 kg, umożliwia intensywną eksploatację nawet do 500 cykli na dobę. Integruje wbudowaną centralę sterującą B70/1DC oraz precyzyjne systemy pozycjonowania – cyfrowy enkoder absolutny i magnetyczny enkoder cyfrowy SENSORED. Konstrukcja napędu korzysta z mechanicznej przekładni wykonanej ze stopów metali, eliminując plastik, teflon i nylon w obszarze kluczowych elementów przeniesienia napędu.

Najważniejsze cechy

• Napęd do bram przesuwnych o masie skrzydła do 500 kg, przeznaczony do bardzo intensywnego użytkowania (do 500 cykli otwierania i zamykania na dobę)
• Silnik BRUSHLESS 24V ze zintegrowaną centralą B70/1DC – niskie zużycie energii, brak szczotek mechanicznych i podwyższona żywotność podzespołów
• Cyfrowy enkoder absolutny oraz magnetyczny enkoder SENSORED (rozdzielczość 4096 impulsów/obrót) – dokładna kontrola położenia i ruchu bramy, bezpieczeństwo pracy
• Przekładnia ze stopów metali – brak elementów z tworzyw sztucznych (plastik, teflon, nylon); motoreduktor nieodwracalny ogranicza możliwość przesunięcia bramy bez kluczyka

Specyfikacja techniczna

• Zasilanie sieciowe: 230 V AC, 50 Hz
• Napięcie silnika: 24 V DC
• Moc znamionowa: 120 W
• Siła napędu: 50–500 N
• Prędkość: 12 m/min (0,21 m/s); w materiałach handlowych podawany zakres 7,4–12 m/min
• Intensywność pracy: do 500 cykli/dobę
• Typ motoreduktora: nieodwracalny
• Enkoder: cyfrowy absolutny + magnetyczny SENSORED (4096 impulsów/obrót)
• Koło zębate: Z15, moduł 4
• Maksymalna masa bramy: 500 kg
• Stopień ochrony: IP43
• Temperatura pracy: -20°C do +55°C
• Wymiary (Szer x Wys x Gł): 250 x 290 x 165 mm
• Masa produktu zapakowanego: 10,7 kg

Zastosowanie i kompatybilność

Napęd BM30/403 jest przeznaczony do automatyzacji bram przesuwnych wykorzystywanych zarówno na posesjach prywatnych, jak i w systemach osiedlowych oraz przemysłowych o podwyższonej intensywności ruchu. Współpracuje ze standardową listwą zębatą i jest kompatybilny z zestawami automatyki Roger Technology KIT BM30/400. Zalecany tam, gdzie wymagana jest automatyka dedykowana do cyklicznej, ciągłej pracy oraz opcja ręcznego odblokowania w przypadku awarii zasilania. Nie jest przeznaczony do bram skrzydłowych.

Dlaczego warto wybrać ten produkt w sklepie KA 4?

• Wydajne rozwiązanie do bram przesuwnych o dużej intensywności pracy
• Kompletacja z centralą sterującą, precyzyjnym enkoderem oraz metalową przekładnią minimalizuje ryzyko awarii i skraca czas montażu
• Deklarowana przez producenta żywotność oraz parametry eksploatacyjne umożliwiają wykorzystanie w codziennych instalacjach profesjonalnych i wymagających użytkowników indywidualnych
• Produkt zoptymalizowany pod kątem bezpieczeństwa, ergonomii montażu i przewidywalności parametrów pracy

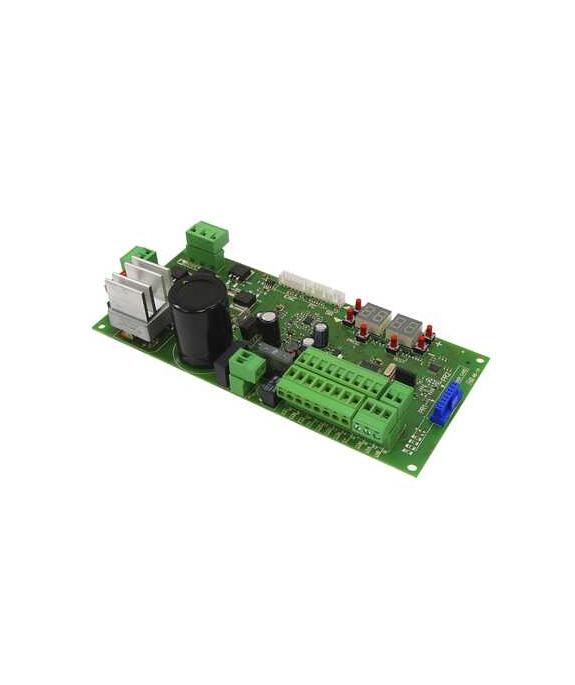

Centrala sterująca do bram przesuwnych ROGER B70/1DC – System napędów BRUSHLESS 24V DC

Centrala sterująca ROGER B70/1DC to układ przeznaczony do zarządzania napędami bram przesuwnych wyposażonych w bezszczotkowe silniki BRUSHLESS 24V DC, przede wszystkim z serii BM30 i BH30 firmy Roger Technology. Umożliwia sterowanie jednym silnikiem z enkoderem wysokiej rozdzielczości i realizację zaawansowanych funkcji automatyki bramowej w warunkach przemysłowych oraz prywatnych. Konstrukcja B70/1DC integruje wejścia akcesoriów 24V DC, system diagnostyczny i szerokie możliwości regulacyjne parametrów pracy zgodnie z wymaganiami danej instalacji.

Najważniejsze cechy

• Obsługa jednego napędu bramy przesuwnej z silnikiem bezszczotkowym ROGER BRUSHLESS 24V DC i enkoderem wysokiej rozdzielczości, zgodnie z aktualną dokumentacją producenta.
• Zaawansowane zarządzanie pracą napędu: regulacja siły, czasu manewru oraz punktu rozpoczęcia hamowania pod kątem indywidualnych wymagań montażowych.
• Funkcja automatycznego zamykania oraz implementacja łagodnego startu i zatrzymania, co wpływa na precyzyjną kontrolę ruchu oraz ograniczenie zużycia elementów mechanicznych.
• System wykrywania przeszkód, który poprzez analizę sygnałów z napędu oraz enkodera zapewnia reakcję w postaci zatrzymania lub zmiany kierunku ruchu w przypadku detekcji obiektu na drodze skrzydła.

Specyfikacja techniczna

• Znamionowe napięcie zasilania: 230 V AC ±10%, 50 Hz
• Zasilanie silnika: 24 V DC
• Obsługiwany typ silnika: Bezszczotkowy, sinusoidalny (ROGER BRUSHLESS)
• Maksymalny pobór mocy: 140 W (zależnie od modelu napędu)
• Maksymalny pobór mocy podczas rozruchu: 450 W
• Maksymalny pobór mocy silnika: 350 W (zależnie od modelu napędu)
• Maksymalna moc znamionowa silnika: 120 W (zależnie od modelu napędu)
• Zasilanie akcesoriów: 24 V DC (max. 10 W / 400 mA)
• Liczba obsługiwanych napędów: 1
• Wymagany enkoder: System BRUSHLESS z enkoderem wysokiej rozdzielczości
• Temperatura pracy: -20°C do +55°C

Zastosowanie i kompatybilność

Centrala sterująca B70/1DC jest wykorzystywana w automatyce do bram przesuwnych na posesjach prywatnych, obiektach przemysłowych oraz w ogrodzeniach osiedlowych i komercyjnych. Przeznaczona do instalacji tam, gdzie wymagane jest precyzyjne sterowanie, zwiększone bezpieczeństwo oraz możliwość dostosowania parametrów ruchu bramy w szerokim zakresie. Szczególnie zalecana w systemach opartych o bezszczotkowe napędy ROGER Technology z zasilaniem 24V DC i enkoderem.

Dlaczego warto wybrać ten produkt w sklepie KA 4?

• Centrala B70/1DC umożliwia realizację zaawansowanych funkcji sterowania napędem bramy przesuwnej z możliwością pełnej konfiguracji parametrów pracy i obsługą systemów bezpieczeństwa.
• Jest zgodna z silnikami ROGER BRUSHLESS oraz wspiera enkoder wysokiej rozdzielczości.
• Umożliwia integrację z akcesoriami zasilanymi 24 V DC.
• Przeznaczona do pracy w szerokim zakresie temperatur, spełnia wymagania zarówno użytkowników końcowych, jak i profesjonalnych instalatorów.

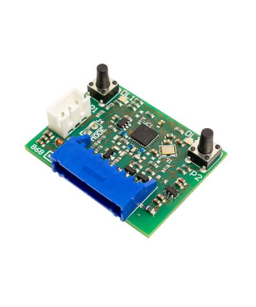

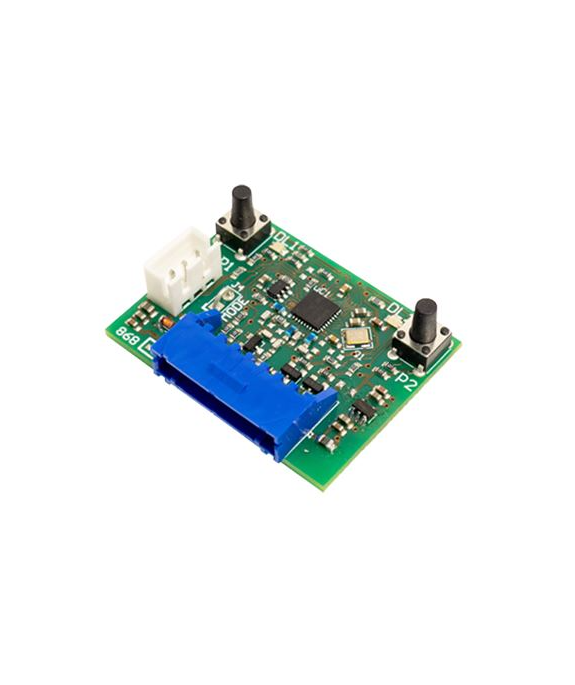

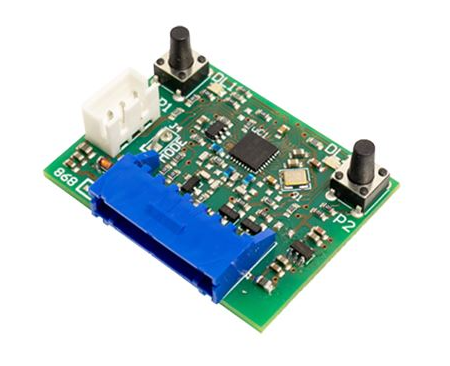

Odbiornik radiowy plug-in Roger Technology H93/RX2LP/I do automatyki BRUSHLESS B70/MODLP – systemowa automatyka bramowa

Roger H93/RX2LP/I to modułowy, dwukanałowy odbiornik radiowy typu plug-in dedykowany do integracji z systemami automatyki bramowej Roger Technology BRUSHLESS, wyposażonymi w moduł B70/MODLP low-power. Urządzenie przeznaczone jest do odbioru poleceń nadawanych przez piloty pracujące na częstotliwości 433,92 MHz. Instalacja modułu odbywa się bezpośrednio na płycie automatyki, co eliminuje konieczność stosowania dodatkowych połączeń przewodowych i osobnych obudów. Odbiornik wspiera zarówno kod stały, jak i zmienny Rolling Code oraz umożliwia obsługę do 1000 pilotów w trybie kodu stałego. Zastosowanie wyjść typu open collector umożliwia bezpośrednią współpracę z dedykowaną centralą sterującą serii BRUSHLESS.

Najważniejsze cechy

• Dwukanałowy odbiornik radiowy dedykowany do fabrycznego montażu w automatyce Roger Technology BRUSHLESS z modułem B70/MODLP
• Kanały sterujące obsługujące kod stały lub Rolling Code (do 1000 pilotów przy kodzie stałym, do 250 lub 1000 przy Rolling Code w zależności od trybu)
• Wyjście open collector przystosowane do integracji z płytą automatyki (brak klasycznych styków przekaźnikowych i zacisków przewodowych)
• Praca na częstotliwości 433,92 MHz z modulacją AM/ASK i FM/FSK oraz wysoką czułością odbiornika -107 dBm, zapewniają sprawny odbiór poleceń w przewidzianym zakresie instalacji

Specyfikacja techniczna

• Zasilanie: 5 V DC (zgodnie z dokumentacją producenta)
• Pobór prądu: 15 mA
• Liczba kanałów: 2
• Częstotliwość pracy: 433,92 MHz
• Modulacja: AM/ASK i FM/FSK
• Typ kodowania: kod stały / Rolling Code
• Czułość odbiornika: -107 dBm
• Impedancja wejściowa: 50 Ω
• Pamięć pilotów: do 1000 kodów (kod stały) / do 250 kodów Rolling Code (tryb podstawowy) / do 1000 kodów Rolling Code (tryb zaawansowany)
• Wyjście: open collector do automatyki BRUSHLESS
• Temperatura pracy: -10°C do +55°C
• Wymiary urządzenia (LxWxH): 126 × 52 × 25 mm (podano na podstawie danych systemowych; brak potwierdzenia w karcie producenta)
• Masa (brutto): 0,1 kg

Zastosowanie i kompatybilność

Moduł stosowany wyłącznie w automatyce bram przemysłowych i wjazdowych marki Roger Technology, wykorzystującej płyty sterujące BRUSHLESS z modułem B70/MODLP low-power. Przeznaczony do odbioru poleceń z pilotów zdalnego sterowania, umożliwiający obsługę dwóch niezależnych funkcji centrali. Zastosowanie ogranicza się do fabrycznego lub serwisowego montażu w kompatybilnych jednostkach napędowych serii BRUSHLESS. Nie jest przewidziany do samodzielnego użytkowania w centralach innych producentów ani z uniwersalnymi gniazdami odbiorników.

Dlaczego warto wybrać ten produkt w sklepie KA 4?

• Odbiornik zoptymalizowany pod kątem systemowych zastosowań w automatyce BRUSHLESS Roger Technology, minimalizuje problemy montażowe i zapewnia pewność poprawnej współpracy z modułem B70/MODLP.
• Montaż plug-in eliminuje potrzebę prowadzenia oddzielnego okablowania lub użycia adapterów oraz przyspiesza serwis.
• Wysoka pojemność pamięci odbiornika pozwala obsłużyć rozbudowane systemy z wieloma użytkownikami bez konieczności instalowania dodatkowych komponentów.
• Sprawdzone parametry pracy, w tym czułość odbiornika i zakres temperaturowy, zapewniają przewidywalną eksploatację w środowisku bram przemysłowych oraz posesyjnych.

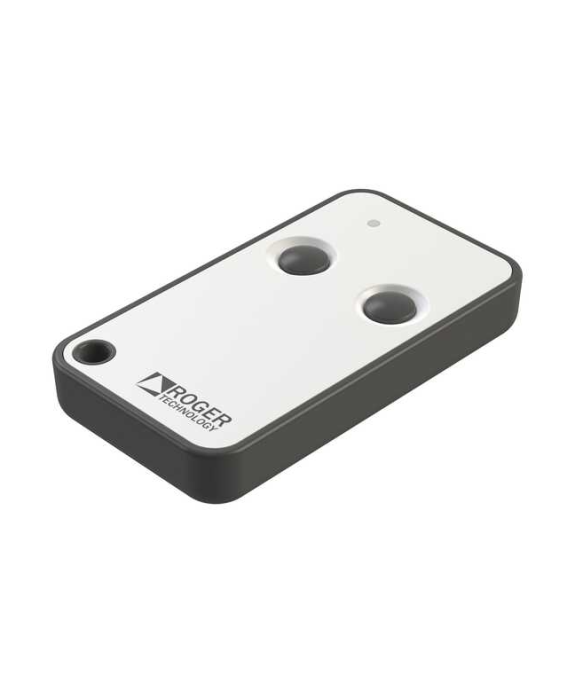

Pilot 2-kanałowy Roger Technology E80/TX52R/2 – Automatyka bramowa i dostępowa

2-kanałowy pilot Roger Technology E80/TX52R/2 to nadajnik radiowy przeznaczony do bezprzewodowego sterowania automatyką do bram, drzwi, furtek oraz szlabanów wyposażonych w kompatybilny radioodbiornik Roger Technology. Urządzenie pracuje w paśmie 433,92 MHz i wykorzystuje kodowanie stałokodowe, pozwalając na przypisanie dwóch niezależnych funkcji do dwóch przycisków. Nadajnik umożliwia kopiowanie stałego kodu z innych kompatybilnych pilotów tego producenta w odpowiedniej konfiguracji. Kompaktowa budowa oraz obecność baterii CR2032 3 V w zestawie zapewniają gotowość do użytkowania od razu po zaprogramowaniu.

Najważniejsze cechy

• Dwa niezależne kanały umożliwiają sterowanie dwoma oddzielnymi urządzeniami automatyki lub funkcjami z jednego pilota.
• Kodowanie stałokodowe upraszcza proces identyfikacji nadajnika przez odbiornik oraz pozwala na szybkie kopiowanie ustawień z wybranych modeli Roger Technology.
• Wbudowana funkcja kopiowania kodu z innych kompatybilnych pilotów eliminuje potrzebę ręcznego programowania w przypadku zastosowania identycznej konfiguracji.
• Kompaktowe wymiary (68 × 37,4 × 11,2 mm) i niska masa (23 g) usprawniają codzienne użytkowanie i transport, a czerwona dioda LED sygnalizuje aktywację pilota.

Specyfikacja techniczna

• Liczba kanałów: 2
• Częstotliwość: 433,92 MHz
• Kodowanie: stały kod
• Liczba kombinacji: 65 536
• Modulacja: AM/ASK
• Zasilanie: CR2032 3 V (w komplecie)
• Pobór prądu: 12 mA
• Zasięg maksymalny (w wolnym polu): 150 m
• Kolor diody LED: czerwony
• Wymiary: 68 x 37,4 x 11,2 mm
• Masa: 23 g
• Temperatura pracy: -10°C do +55°C

Zastosowanie i kompatybilność

Nadajnik E80/TX52R/2 jest przeznaczony do sterowania urządzeniami automatyki bram przesuwnych, skrzydłowych, napędów do drzwi garażowych, furtek oraz szlabanów wyposażonych w kompatybilny radioodbiornik Roger Technology. Pilot znajduje zastosowanie zarówno w systemach domowych, jak i komercyjnych, umożliwiając sterowanie dwoma urządzeniami lub funkcjami z jednego breloka. Nadaje się do programowania codziennych zadań dostępu na terenie wspólnot mieszkaniowych, firm oraz dla indywidualnych użytkowników.

Dlaczego warto wybrać ten produkt w sklepie KA 4?

• Gotowy do programowania nadajnik radiowy współpracujący z szeroką gamą odbiorników automatyki Roger Technology.
• Dwa kanały pozwalają na optymalizację procesu obsługi dwóch różnych stref lub urządzeń przy pomocy pojedynczego pilota.
• Funkcja kopiowania upraszcza migrację między pilotami w obrębie tego samego systemu i ogranicza czas, jaki instalatorzy i użytkownicy muszą poświęcić na programowanie.
• Stosowana częstotliwość i typ modulacji odpowiadają standardom branżowym, co pozwala na integrację ze sprawdzonymi rozwiązaniami automatyki bramowej.

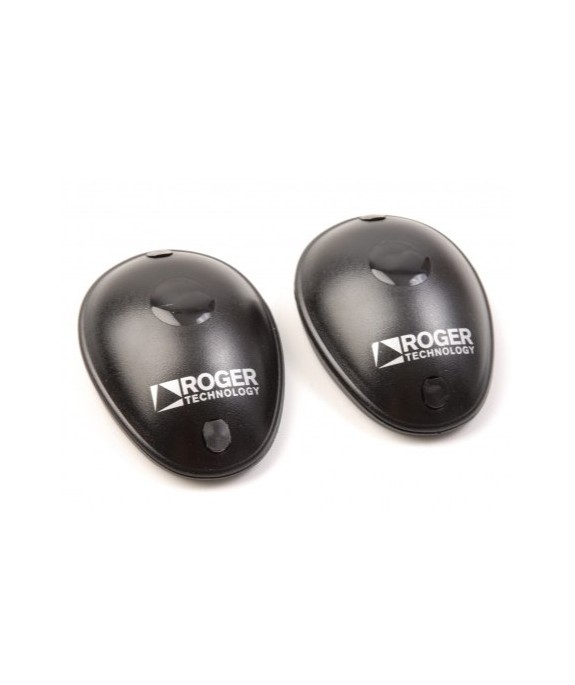

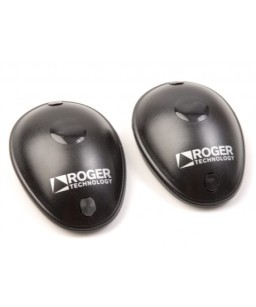

Fotokomórki przekaźnikowe do bram Roger R90/F2ES, IP55, 12/24 V AC/DC – Automatyka bramowa ogólnego zastosowania

Roger R90/F2ES to komplet zewnętrznych fotokomórek przekaźnikowych przeznaczony do systemów automatyki bramowej. Zestaw składa się z nadajnika podczerwieni (TX) oraz odbiornika (RX), tworzących modulowaną barierę optyczną. Główną funkcją fotokomórek jest wykrywanie przerwania wiązki IR – informacja ta wykorzystywana jest przez centralę sterującą do zatrzymania lub odwrócenia ruchu bramy. Produkt może być stosowany w automatach różnych producentów, o ile ich centrale posiadają kompatybilne wejścia bezpieczeństwa oraz odpowiednie zasilanie 12/24 V AC/DC.

Najważniejsze cechy

• Stopień ochrony IP55 umożliwia montaż na zewnątrz – zabezpieczenie przed pyłem oraz strugą wody zgodnie z wymaganiami automatyki ogrodzeniowej.
• Zasilanie 12/24 V AC lub DC – elastyczność instalacji przy różnych typach central sterujących i systemów bramowych.
• Wyjście przekaźnikowe NO/NC umożliwia podłączenie do wejść bezpieczeństwa PHOTO lub STOP w większości central automatyki bramowej.
• Zasięg działania od 10 do 15 m pozwala na wykorzystanie do zabezpieczenia wjazdów o szerokim prześwicie; krótki czas reakcji przekaźnika (poniżej 30 ms) ogranicza opóźnienia sygnału.

Specyfikacja techniczna

• Model: R90/F2ES
• Typ instalacji: zewnętrzna, natynkowa
• Zasilanie: 12/24 V AC, 50 Hz lub 12/24 V DC
• Pobór prądu nadajnika TX: 19 mA
• Pobór prądu odbiornika RX: 20 mA
• Temperatura pracy: -20 do +55°C
• Stopień ochrony: IP55
• Zasięg w otwartym polu: 10–15 m
• Maksymalna liczba synchronizowanych fotokomórek: 2
• Maksymalne napięcie styków przekaźnika: 30 V
• Maksymalny prąd styków przekaźnika: 0,5 A (odbiornik RX)
• Wymiary (wys. x szer. x gł.): 62 × 88 × 27 mm
• Masa: ok. 90 g
• Czas zadziałania przekaźnika: <30 ms
• Długość fali podczerwieni: 880 nm
• Kąt emisji diody: <17°

Zastosowanie i kompatybilność

Fotokomórki Roger R90/F2ES służą do zabezpieczania obszaru ruchu bram przesuwnych, skrzydłowych i innych konstrukcji automatyki ogrodzeniowej, gdzie wymagane jest niezależne zabezpieczenie optyczne. Instalacja jest natynkowa, z przeznaczeniem na zewnątrz budynków. Produkt przeznaczony do montażu na słupkach, elementach ogrodzeń lub konstrukcjach wsporczych, zgodnie z zaleceniami producenta automatyki. Typowym zastosowaniem jest wykrywanie obecności przeszkód podczas zamykania lub otwierania bramy i uruchamianie procedur bezpieczeństwa przez centralę sterującą.

Dlaczego warto wybrać ten produkt w sklepie KA 4?

• Kompatybilność z większością dostępnych systemów automatyki bramowej z wejściami bezpieczeństwa PHOTO lub STOP oraz zasilaniem 12/24 V AC/DC.
• Możliwość montażu na zewnątrz dzięki stopniowi ochrony IP55.
• Kompaktowe wymiary – idealne do instalacji na ograniczonych powierzchniach słupków i konstrukcji ogrodzenia.
• Wyjście przekaźnikowe NO/NC – dopasowanie do wymagań większości central i obwodów bezpieczeństwa.
• Zasięg działania 10–15 m oraz wysoka odporność na zakłócenia – optymalny wybór do profesjonalnych i półprofesjonalnych instalacji.
