Kategoria Rolki prowadzące i jezdne obejmuje precyzyjne elementy mechaniczne przeznaczone do stabilizacji oraz transportu skrzydeł bramowych, wózków warsztatowych. Prawidłowy dobór rolek jest kluczowy dla zachowania stabilności osiowej konstrukcji oraz minimalizacji oporów toczenia. W asortymencie znajdują się komponenty wykonane ze stali ocynkowanej oraz wysokiej jakości poliamidu i nylonu, co pozwala na optymalne dopasowanie osprzętu do ciężaru bramy oraz wymaganej kultury pracy (redukcja hałasu).

Oferowane produkty bazują na wzmocnionych łożyskach kulkowych (często uszczelnionych typu RS lub ZZ), co zapewnia ich długowieczność w warunkach zewnętrznych, przy ekspozycji na zapylenie i wilgoć. Dostępne są warianty dopasowane do różnych profili jezdnych, w tym najpopularniejsze modele z rowkiem typu V (na kątownik) oraz typu O (na rurę lub pręt).

Rodzaje rolek i ich przeznaczenie konstrukcyjne

W asortymencie znajdują się komponenty pogrupowane według funkcji, jaką pełnią w mechanizmie bramy lub systemu transportowego:

Rolki jezdne (dolne)

Przeznaczone do bram przesuwnych poruszających się po szynie. Występują w dwóch głównych wariantach profilu:

• Profil V: Dedykowany do szyn wykonanych z kątownika.
• Profil O (okrągły): Przeznaczony do poruszania się po rurze lub pręcie o konkretnej średnicy.
• Profil “T” do teownika lub płaskownika

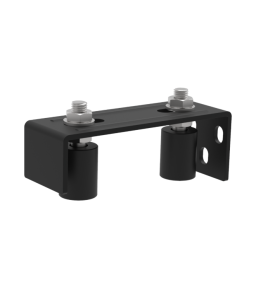

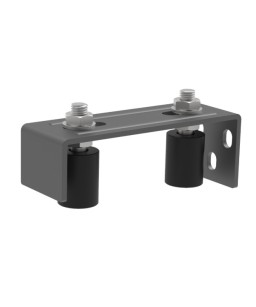

Rolki prowadzące (górne)

Służą do stabilizacji pionowej skrzydła bramy. Wykonane z poliamidu lub nylonu, co zapobiega rysowaniu powłoki lakierniczej bramy. Dostępne są w wersjach z trzpieniem gwintowanym (śrubą) lub gładkim, o różnych średnicach (m.in. fi 25, 30, 33, 40 mm).

Specyfikacja techniczna łożyskowania

Wszystkie oferowane rolki oparte są na precyzyjnych łożyskach kulkowych, które determinują trwałość całego podzespołu. Stosujemy łożyska z uszczelnieniem technicznym:

Typ ZZ

Blaszki ochronne chroniące przed większymi zanieczyszczeniami.

Typ RS

Uszczelnienie gumowe, zapewniające wysoką szczelność i ochronę smaru przed wymywaniem oraz drobnym pyłem.

Parametry stosowane do doboru rolek jezdnych

Prawidłowy dobór rolki ma bezpośredni wpływ na żywotność napędu bramy oraz stabilność całej konstrukcji. Przy wyborze należy zweryfikować następujące parametry:

Średnica zewnętrzna (Ø)

Musi być dostosowana do ciężaru bramy oraz dostępnego miejsca w profilu. Standardowe wymiary to najczęściej 50, 60, 70, 80 oraz 100 mm.

Profil rowka (V, O lub Y)

Rolka musi być w 100% kompatybilna z szyną jezdną. Błędny dobór profilu powoduje szybkie wycieranie się szyny lub klinowanie się bramy.

Nośność (Dopuszczalne obciążenie)

Określa maksymalną wagę, jaką może przenieść jedna rolka. Przy projektowaniu bramy należy uwzględnić margines bezpieczeństwa (waga bramy powinna stanowić ok. 70-80% sumarycznej nośności wszystkich rolek).

Szerokość bieżni i otworu na śrubę

Istotne przy dopasowaniu rolki do istniejących wózków lub uchwytów montażowych.

Rodzaj powłoki antykorozyjnej

W przypadku elementów stalowych kluczowy jest ocynk galwaniczny, który chroni metal przed utlenianiem w wilgotnym środowisku.

Montaż i konserwacja

Większość rolek jezdnych montowana jest poprzez przykręcanie do podstawy bramy lub wsuwana w profil. W przypadku rolek prowadzących (górnych) należy zachować ok. 1-2 mm luzu między rolką a profilem bramy, aby uniknąć zbędnych oporów i pisków podczas pracy systemu.

Mimo że oferowane rolki posiadają łożyska bezobsługowe, zaleca się okresowe sprawdzanie stanu bieżni oraz usuwanie zanieczyszczeń (piasku, kamieni) z szyny jezdnej, co znacząco przedłuża sprawność układu jezdnego.

Często zadawane pytania (FAQ) – Rolki i wózki

1. Jak dobrać profil rolki jezdnej do szyny?

Wybór profilu zależy wyłącznie od kształtu szyny zamontowanej w podłożu:

Profil V (trójkątny)

Przeznaczony do poruszania się po szynach wykonanych z kątownika stalowego.

Profil O (okrągły)

Dedykowany do szyn z pręta lub rury. Należy upewnić się, że promień rowka rolki jest zgodny ze średnicą szyny (najczęściej fi 16 mm lub fi 20 mm).

Profil Y

Stosowany w specyficznych systemach jezdnych, łączący cechy stabilizacji bocznej z głębokim osadzeniem.

2. Co oznaczają symbole łożysk (np. ZZ, RS)?

Symbole te określają rodzaj uszczelnienia łożyska kulkowego wewnątrz rolki:

ZZ - uszczelnienie blaszane. Chroni przed kurzem, ale nie jest w pełni wodoszczelne.

RS / 2RS - uszczelnienie gumowe. Zapewnia lepszą ochronę przed wilgocią i drobnym pyłem, co jest kluczowe w rolkach pracujących przy samym gruncie.

3. Czy rolki wymagają regularnego smarowania?

Większość nowoczesnych rolek jezdnych posiada łożyska bezobsługowe, fabrycznie wypełnione smarem i zamknięte. Dodatkowe smarowanie zewnętrzne bieżni rolki nie jest zalecane, ponieważ powoduje przywieranie piasku i drobnych kamieni, co przyspiesza zużycie zarówno rolki, jak i szyny.

4. Ile rolek prowadzących należy zastosować?

W standardowej bramie przesuwnej stosuje się zazwyczaj jedną rolkę prowadzącą montowaną w tzw. „mostku” lub uchwycie prowadzącym. W przypadku bram o bardzo dużej wysokości lub dużej masie, stosuje się układ dwóch rolek stabilizujących skrzydło z obu stron profilu górnego.
