Zawiasy spawane

Zawiasy przeznaczone do montażu poprzez spawanie to kluczowe elementy konstrukcyjne, zapewniające najwyższy stopień sztywności i trwałości mechanicznej systemów wjazdowych. Wykonane ze stali niskowęglowej o wysokiej spawalności (zazwyczaj gatunku S235JR), pozwalają na uzyskanie pełnego przetopu i stworzenie monolitycznego połączenia między skrzydłem bramy a słupkiem. Systemy te są dedykowane do konstrukcji o znacznej masie własnej, gdzie priorytetem jest odporność na zmienne siły ścinające oraz stabilność osiowa w długofalowej eksploatacji.

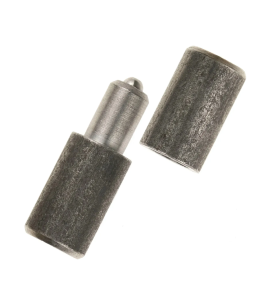

Zawiasy toczone – charakterystyka i warianty profilowe

Zawiasy toczone stanowią standard w ślusarstwie budowlanym ze względu na prostotę konstrukcji połączoną z wysoką nośnością statyczną. Proces obróbki skrawaniem zapewnia wysoką precyzję pasowania trzpienia wewnątrz tulei, co minimalizuje luzy poprzeczne i zapewnia płynną pracę skrzydła.

1. Zawiasy profilowane (kroplowe)

Konstrukcja tych zawiasów charakteryzuje się przekrojem przypominającym kroplę wody. Takie wyprofilowanie korpusu pełni dwie kluczowe funkcje techniczne. Wydłużona nasada zawiasu zapewnia optymalne dojście elektrody lub drutu spawalniczego, co pozwala na wykonanie równej i głębokiej spoiny wzdłużnej bez ryzyka przegrzania osi zawiasu.

Kształt kropli automatycznie wymusza odpowiedni odstęp między słupkiem a bramą, co jest niezbędne dla swobodnej rotacji skrzydła bez kolizji z krawędziami profilu.

2. Zawiasy cylindryczne (toczone proste)

Klasyczne modele o przekroju kołowym, wymagające od montażysty precyzyjnego ustawienia szczeliny spawalniczej. Stosowane głównie w konstrukcjach, gdzie wymagana jest minimalna widoczność elementu obrotowego.

3. Redukcja tarcia i ułożyskowanie

Dla zapewnienia deklarowanej trwałości, zawiasy toczone wyposażane są w elementy redukujące tarcie w osi pionowej.

Podkładki mosiężne to standard w lekkich i średnich konstrukcjach. Mosiądz, jako materiał samosmarowny o niższej twardości niż stal, zapobiega zjawisku zatarcia ciernego korpusu o tuleję.

Łożyska kulkowe (kulki) są stosowane w zawiasach o większych średnicach 20-40mm i więcej. Przenoszą one nacisk pionowy skrzydła bramy metodą toczną, co radykalnie zmniejsza opory przy starcie i chroni trzpień przed ścinaniem pod wpływem ciężaru własnego konstrukcji.

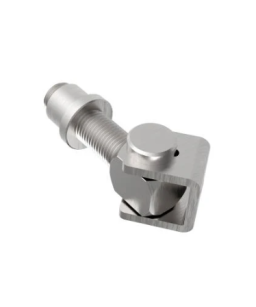

Zawiasy regulowane do wspawania – charakterystyka i parametry mechaniczne

Zawiasy regulowane przeznaczone do montażu poprzez spawanie stanowią rozwiązanie eliminujące ryzyko braku pasowania skrzydeł bramowych wynikające z błędów montażowych, osiadania słupków lub odkształceń termicznych (skurczu spawalniczego).

System ten składa się z dwóch głównych komponentów: stalowej bazy przeznaczonej do trwałego połączenia ze słupkiem lub ramą oraz nagwintowanego trzpienia (śruby regulacyjnej), który umożliwia precyzyjną kalibrację położenia skrzydła. Elementy bazowe przeznaczone do bezpośredniego kontaktu z łukiem spawalniczym wykonane są ze stali niskowęglowej S235JR, co zapewnia jednorodność złącza i optymalny przetop. Nagwintowane trzpienie regulacyjne wykonywane są w standardowych klasach wymiarowych (najczęściej M16, M18, M20), co pozwala na precyzyjne przenoszenie obciążeń osiowych i poprzecznych.

Większość modeli posiada trzpienie zabezpieczone powłoką cynkową, co chroni mechanizm gwintowy przed korozją atmosferyczną.

Mechanika regulacji i kompensacja wymiarowa

Kluczowym parametrem technicznym tych zawiasów jest zakres regulacji na gwincie, który zazwyczaj wynosi od 15 mm do 40 mm.

Pozwala to na korektę osiowości, czyli możliwość zbliżenia lub oddalenia skrzydła od słupka bez konieczności mechanicznego odcinania spoin oraz niwelację efektu „opadania”, to jest przywrócenie prawidłowego poziomu bramy w przypadku osiadania fundamentów słupków.

Ponadto na optymalizację pracy napędu - dokładne ustawienie dystansu między płaszczyzną bramy a słupkiem, co jest niezbędne dla poprawnej geometrii pracy siłowników automatyki.

Warianty montażowe (U-kształtne i nakrętkowe)

Zawiasy z uchem (kabłąkowe) są wyposażone w obejmę w kształcie litery „U”. Wspawanie bazy pozwala na obrót śruby wewnątrz uchwytu, co daje dużą swobodę regulacji wzdłużnej. Zawiasy z nakrętką do wspawania to najbardziej dyskretna forma zawiasu regulowanego. Specjalnie wyprofilowana nakrętka jest osadzana wewnątrz profilu słupka lub ramy bramy, co pozwala na niemal całkowite ukrycie mechanizmu regulacyjnego przy zachowaniu wysokiej nośności.

Zawiasy spawane - najczęściej zadawane pytania

1. Czy dopuszczalne jest cynkowanie ogniowe bramy z uprzednio wspawanymi zawiasami toczonymi?

Proces cynkowania ogniowego bramy ze wspawanymi zawiasami toczonymi jest dopuszczalny, jednak wymaga zachowania reżimu technologicznego. Ze względu na wysoką temperaturę kąpieli cynkowniczej (ok. 450C), dochodzi do penetracji szczelin zawiasu przez ciekły cynk, co po wystygnięciu może prowadzić do unieruchomienia mechanizmu. Bezpośrednio po procesie cynkowania należy dokonać mechanicznego „zerwania” połączenia (rozruszania zawiasu), a w przypadku modeli z kulką łożyskową – zweryfikować stan ułożyskowania, gdyż wysoka temperatura może wpłynąć na właściwości smarne fabrycznych preparatów.

2. Jak zapobiec deformacji osiowej zawiasu podczas procesu spawania?

Głównym zagrożeniem podczas montażu jest skurcz spawalniczy oraz przegrzanie strefy wpływu ciepła (SWC), co prowadzi do utraty współosiowości. Aby tego uniknąć, należy stosować spawanie przerywane lub naprzemienne, unikając wprowadzania zbyt dużej ilości energii cieplnej w jednym cyklu. Do tego należy zachować absolutną liniowość (osiowość) wszystkich zawiasów na słupku przy pomocy profilu pomocniczego (szablonu). Nawet minimalne odchylenie kątowe generuje siły gnące, które drastycznie zwiększają opory pracy i prowadzą do przedwczesnego ścięcia trzpienia.

3. Kiedy należy stosować zawiasy z kulką, a kiedy wystarczy podkładka mosiężna?

Wybór zależy od przewidywanych obciążeń statycznych i dynamiki pracy skrzydła. Podkładka mosiężna jest dedykowana do lekkich i średnich konstrukcji (furtki, kraty). Mosiądz pełni rolę łożyska ślizgowego o wysokiej odporności na zatarcie. Kulka łożyskowa jest obligatoryjna w ciężkich bramach przemysłowych i wjazdowych. Przenosi ona obciążenie osiowe (pionowe) poprzez tarcie toczne, co minimalizuje moment siły potrzebny do rozruchu skrzydła i redukuje zużycie powierzchni czołowych korpusu.

4. Czy gatunek stali S235JR wymaga specjalnego przygotowania przed spawaniem?

Stal S235JR jest materiałem o doskonałej spawalności, nie wymagającym wstępnego podgrzewania przy standardowych grubościach. Należy jednak pamiętać o mechanicznym usunięciu zgorzeliny walcowniczej oraz wszelkich zanieczyszczeń tłustych z miejsca planowanej spoiny. Zapewnia to czystość metalurgiczną jeziorka spawalniczego i eliminuje ryzyko powstania porowatości wewnątrz spoiny.

5. Jakie są wytyczne dotyczące smarowania zawiasów wspawywanych?

W zawiasach toczonych bez zintegrowanych punktów smarnych (kalamitek), smarowanie powinno odbywać się poprzez naniesienie smaru stałego (np. litowego lub grafitowego) na trzpień przed ostatecznym złożeniem skrzydła. W przypadku intensywnej eksploatacji w środowiskach o dużym zapyleniu, zaleca się stosowanie zawiasów z kalamitką, co umożliwia cykliczne wtłaczanie świeżego chłodziwa i wypychanie zanieczyszczeń z wnętrza tulei bez konieczności demontażu bramy.
