Zawias Regulowany Do Wspawania Nierdzewny M20 Stal AISI 304
Zawias regulowany do wspawania nierdzewny M20 inox
search
  • Zawias regulowany do wspawania nierdzewny M20 inox
  • Zawias regulowany do wspawania nierdzewny M20 inox

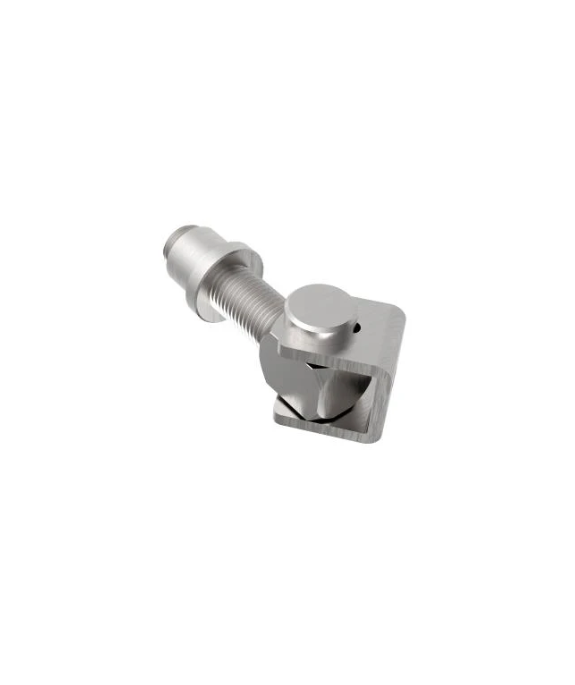

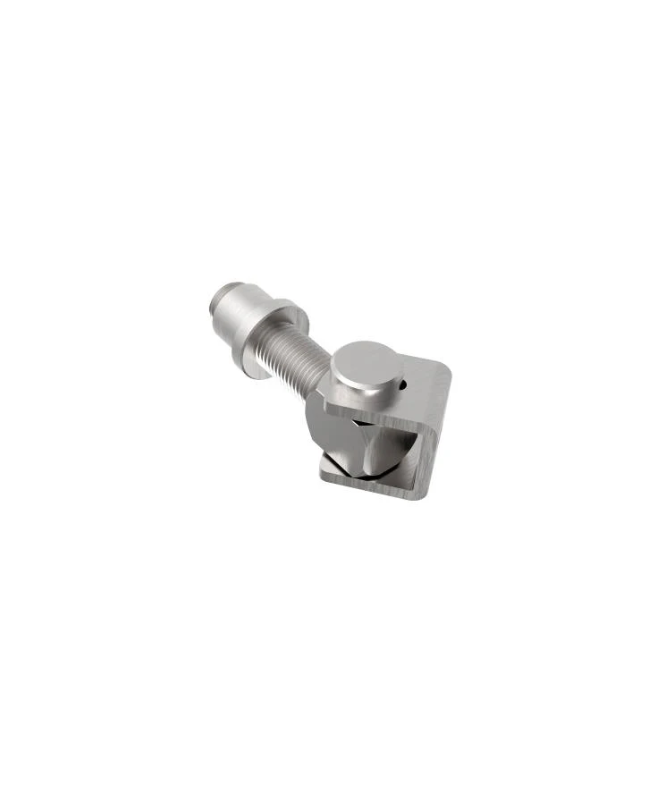

Zawias regulowany do wspawania nierdzewny M20 inox

  1. Symbol: D8/19-M20-A
  • Średnica zewnętrzna (D): 31 mm
  • Średnica trzpienia (d): 25 mm
  • Zakres e: 37–45 mm
  • Grubość (s): 29–30 mm
  • Długość całkowita (a): 74 mm
  • Długość podstawy (b): 74 mm (regulacja 69–90 mm)
  • Wysokość (h1/h2): 100 mm
  • Regulacja wysięgu (B): 50–70 mm / 64–80 mm / 69–90 mm (zależnie od pozycji nakrętki)
  • Gwint trzpienia (M): M20
  • Nakrętka regulacyjna: M24 (klucz 36 mm)
  • Materiał: Stal nierdzewna AISI 304 (1.4301, V2A)
  • Wykończenie: Surowy (naturalny, niepowlekany)
  • Maksymalna nośność (Gmax/Goptimal): 100 kg na zawias
Dostępne 10szt.
Dostawa już od 15,65 zł
Wysyłka dziś
44,30 zł
Cena Brutto / 1szt.

Do darmowej dostawy brakuje 500,00 zł

Najniższa cena w ciągu ostatnich 30 dni

Zawias regulowany do wspawania M20 nierdzewny AISI 304 do bram skrzydłowych i furtek – Konstrukcje stalowe i ogrodzeniowe

Zawias regulowany do wspawania M20 inox, wykonany ze stali nierdzewnej AISI 304 (1.4301, X5CrNi18-10), przeznaczony do konstrukcji stalowych bram skrzydłowych i furtek. Element ten umożliwia precyzyjną regulację wysięgu bramy oraz kompensuje zmiany wynikające z obciążeń i warunków atmosferycznych. Standardowy montaż przewiduje wspawanie podstawy do ramy lub słupka. Trzpień zewnętrzny o średnicy 31 mm i gwintowany trzpień M20 zapewniają odpowiednią nośność i stabilność połączenia. Brak dodatkowego wykończenia lakierniczego, stal nierdzewna w wariancie surowym gwarantuje odporność na korozję bez konieczności konserwacji powierzchni.

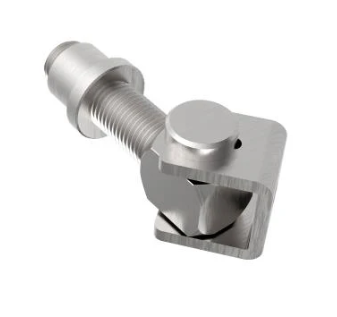

Na zdjęciu znajduje się metalowy łącznik kątowy z gwintowanym trzpieniem oraz zaciskiem w kształcie litery L, wykonany ze stali nierdzewnej. Element ma cylindryczną śrubę z nakrętką i otworem na pin zabezpieczający, co sugeruje możliwość regulacji i blokady części.

Najważniejsze cechy

  • Regulacja wysięgu w zakresie 50–90 mm (zależnie od modelu), realizowana nakrętką regulacyjną M24 bez konieczności demontażu skrzydła.
  • Nośność do 100 kg na jeden zawias umożliwia zastosowanie w cięższych skrzydłach bramowych lub redukcję liczby zawiasów w systemie.
  • Budowa z austenitycznej stali nierdzewnej AISI 304 zapewnia odporność na korozję w środowisku zewnętrznym bez konieczności malowania lub cynkowania.
  • Montaż poprzez wspawanie podstawy zawiasu; zabezpieczenie trzpienia śrubą imbusową minimalizuje ryzyko poluzowania podczas eksploatacji.

Specyfikacja techniczna

  • Średnica zewnętrzna (D): 31 mm
  • Średnica trzpienia (d): 25 mm
  • Zakres e: 37–45 mm
  • Grubość (s): 29–30 mm
  • Długość całkowita (a): 74 mm
  • Długość podstawy (b): 74 mm (regulacja 69–90 mm)
  • Wysokość (h1/h2): 100 mm
  • Regulacja wysięgu (B): 50–70 mm / 64–80 mm / 69–90 mm (zależnie od pozycji nakrętki)
  • Gwint trzpienia (M): M20
  • Nakrętka regulacyjna: M24 (klucz 36 mm)
  • Materiał: Stal nierdzewna AISI 304 (1.4301, V2A)
  • Wykończenie: Surowy (naturalny, niepowlekany)
  • Maksymalna nośność (Gmax/Goptimal): 100 kg na zawias

Zastosowanie i kompatybilność

Zawias regulowany M20 do spawania przeznaczony jest do montażu bram skrzydłowych oraz furtek w ogrodzeniach stalowych i systemowych. Sprawdza się w konstrukcjach architektonicznych wymagających możliwości regulacji położenia skrzydła już po zamocowaniu i pod obciążeniem roboczym. Dedykowany do prac ślusarskich i montażowych w środowisku zewnętrznym, gdzie wymagana jest odporność na korozję oraz łatwość serwisowania po latach eksploatacji. Parametr nośności 100 kg umożliwia stosowanie także w bramach przemysłowych oraz cięższych skrzydłach.

Dlaczego warto wybrać ten produkt w sklepie KA 4?

  • Produkt spełnia wymagania zarówno profesjonalistów, jak i wymagających klientów indywidualnych.
  • Konstrukcja ze stali nierdzewnej AISI 304 zapewnia długotrwałą odporność na czynniki zewnętrzne.
  • Regulacja wysięgu możliwa już po zamontowaniu oraz pod pełnym obciążeniem skrzydła minimalizuje czas serwisu i eliminuje konieczność demontażu.
  • Przemyślana geometria ułatwia wspawanie w profile bramowe.
  • Oferowany asortyment pochodzi z oficjalnego kanału dystrybucji, co gwarantuje zgodność parametrów z dokumentacją techniczną i ciągłość dostępności dla realizacji inwestycji oraz naprawach serwisowych.
