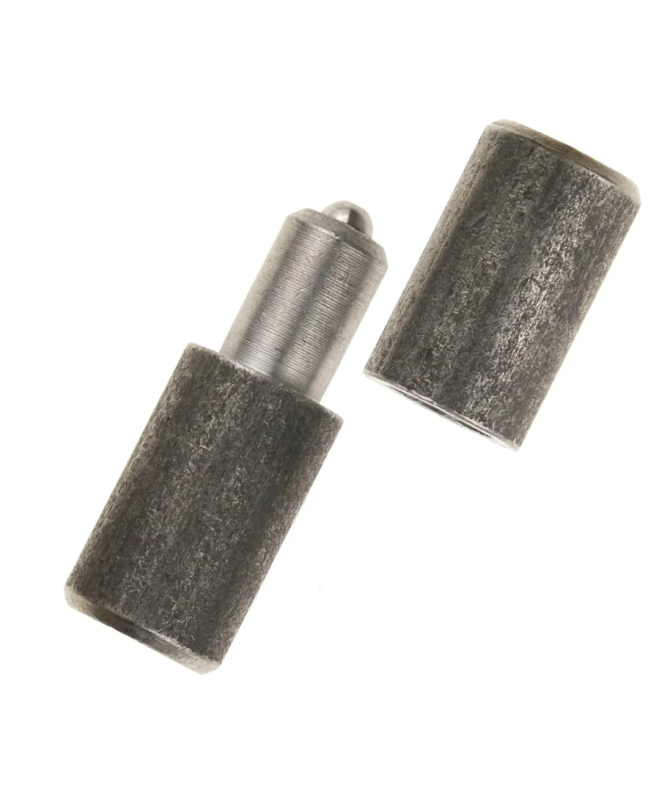

Zawias toczony łożyskowy 16x70 mm do bram i furtek, trzpień ø10 mm, cynk ogniowy – skrzydłowe bramy ogrodzeniowe i furtki
Zawias toczony łożyskowy 16x70 mm z trzpieniem ø10 mm przeznaczony do montażu skrzydłowych bram ogrodzeniowych i furtek. Element wykonany ze stali konstrukcyjnej St 37-2 z ochroną antykorozyjną w postaci powłoki cynku ogniowego 50–80 μm. Kompatybilny z profilami stalowymi zamkniętymi 60x40 mm oraz 60x60 mm. Wyposażony w zintegrowane łożysko kulkowe, umożliwia płynny obrót bramy bez luzu, nawet podczas intensywnej eksploatacji.
Najważniejsze cechy
- Zawias łożyskowy z kulkowym łożyskiem stalowym zintegrowanym w korpusie, gwarantuje obrót skrzydła do 180° przy minimalnym współczynniku tarcia (µ < 0,05)
- Trzpień montażowy ø10 mm umożliwia stabilne osadzenie w słupku betonowym lub stalowym o otworze 10 mm; odporność na moment obrotowy do 500 Nm bez deformacji
- Precyzyjna obróbka CNC (tolerancja toczenia h9) zapewnia dokładne dopasowanie w profilach o średnicy 16 mm, co minimalizuje luz montażowy
- Powłoka cynkowa ogniowa 50–80 μm zapewnia odporność na korozję w warunkach zewnętrznych (test solny 500 h zgodnie z PN-EN ISO 9227)
Specyfikacja techniczna
- Długość całkowita: 70 mm
- Średnica korpusu: 16 mm
- Długość trzpienia: 17,5 mm
- Średnica trzpienia: 10 mm
- Wysokość korpusu (bez trzpienia): 52,5 mm
- Średnica wewnętrzna łożyska: 16 mm
- Materiał: Stal czarna St 37-2 (PN-EN 10025-2)
- Wykończenie: Cynkowanie ogniowe 50–80 μm (PN-EN ISO 1461)
- Typ łożyska: Jednorzędowe, kulkowe, stalowe
- Nośność: do 250 kg na zawias (przy zastosowaniu 2 sztuk na bramę)
- Masa: 0,25 kg
Zastosowanie i kompatybilność
Zawias toczony łożyskowy przeznaczony jest do montażu w zewnętrznych i wewnętrznych skrzydłowych bram ogrodzeniowych, furtkach oraz w niskonakładowych konstrukcjach przemysłowych wymagających płynnego otwarcia przy dużym obciążeniu. Produkt dedykowany do profili stalowych zamkniętych 60x40 mm lub 60x60 mm oraz do słupków betonowych lub stalowych z otworem pod trzpień 10 mm. Zalecany do furtek i bram o wysokości do 2,5 m oraz masie skrzydła nieprzekraczającej 250 kg na jeden zawias.
Dlaczego warto wybrać ten produkt w sklepie KA 4?
- Spełnia branżowe wymogi wytrzymałości i odporności na korozję dzięki stalowemu łożysku kulkowemu i powłoce cynkowej ogniowej.
- Toczenie CNC w klasie h9 gwarantuje idealne dopasowanie i minimalizuje luz.
- Kompatybilny z typowymi profilami wykorzystywanymi w ogrodzeniach i konstrukcjach ślusarskich, co ułatwia szybki montaż.
- Zapewnia stabilność oraz precyzyjny ruch skrzydła nawet przy wysokiej częstotliwości użytkowania.
- Długość całkowita: 70 mm
- Średnica korpusu: 16 mm
- Długość trzpienia: 17,5 mm
- Średnica trzpienia: 10 mm
- Wysokość korpusu (bez trzpienia): 52,5 mm
- Średnica wewnętrzna łożyska: 16 mm
- Materiał: Stal czarna St 37-2 (PN-EN 10025-2)
- Wykończenie: Cynkowanie ogniowe 50–80 μm (PN-EN ISO 1461)
- Typ łożyska: Jednorzędowe, kulkowe, stalowe
- Nośność: do 250 kg na zawias (przy zastosowaniu 2 sztuk na bramę)
- Masa: 0,25 kg
