Akcesoria do bram samonośnych

Akcesoria do bram samonośnych to elementy odpowiedzialne za płynne prowadzenie skrzydła, jego stabilizację oraz prawidłową współpracę całego systemu jezdnego. W KA 4 znajdziesz między innymi wózki jezdne, rolki prowadzące i najazdowe, uchwyty, listwy zębate, stopery, zawiasy oraz elementy systemów podwieszanych. Odpowiednio dobrane akcesoria do bram pozwalają zbudować trwały mechanizm do bram przesuwnych, dopasowany do profilu bramowego, masy konstrukcji i sposobu użytkowania wjazdu.

Jakie akcesoria do bram samonośnych znajdziesz w ofercie?

Konstrukcja bramy samonośnej wymaga współpracy kilku elementów. Sam profil nośny nie wystarczy – potrzebny jest właściwy wózek, prowadzenie skrzydła, rolka najazdowa, uchwyt oraz elementy stabilizujące bramę po zamknięciu. W przypadku automatyzacji potrzebna jest również listwa zębata współpracująca z napędem.

W kategorii dostępne są między innymi:

• wózki jezdne do różnych wymiarów profili bramowych,
• stalowe oraz wykonane z tworzywa rolki jezdne,
• rolki najazdowe,
• rolka prowadząca do stabilizacji skrzydła,
• uchwyty najazdu i uchwyty prowadzące,
• stalowe oraz wykonane z tworzywa listwy zębate,
• stopery i ograniczniki,
• zawiasy regulowane,
• szyny i elementy systemów bram podwieszanych.

Poszczególne akcesorium należy dobierać do rodzaju konstrukcji, jej wymiarów oraz przewidywanego obciążenia.

Wózki jezdne do bram przesuwnych

W bramie samonośnej to wózki jezdne przejmują ciężar skrzydła i umożliwiają jego przesuwanie bez prowadnicy ułożonej w świetle wjazdu. Wózek pracuje wewnątrz profilu nośnego, dlatego jego rozmiar musi odpowiadać zastosowanej szynie bramowej.

W ofercie KA 4 dostępne są między innymi zestawy przeznaczone do profili 70x70 oraz 80x80 mm. W zależności od modelu stosowane są stalowe rolki albo rolki z tworzywa. Stalowy układ jezdny sprawdza się szczególnie przy cięższych konstrukcjach, gdzie liczy się wysoka nośność i odporność mechaniczna. Z kolei odpowiednio dobrane tworzywo może zapewnić cichą i płynną pracę w określonych systemach.

Przykładem rozwiązania do ciężkich bram jest zestaw do profilu 80x80x5 mm z dwoma 9-rolkowymi wózkami, rolką najazdową i uchwytem najazdu. Każdy wózek ma nośność do 1000 kg. Do profilu 70x70x4 mm dostępny jest natomiast zestaw dwóch wózków 5-rolkowych ze stalowymi rolkami, o nośności do 750 kg na wózek.

Rolki prowadzące, najazdowe i uchwyty

Same rolki jezdne odpowiadają za przemieszczanie skrzydła, ale prawidłowo wykonany system wymaga także jego prowadzenia i stabilizacji. Rolka prowadząca ogranicza ruch bramy na boki i pomaga utrzymać odpowiedni tor jazdy podczas otwierania oraz zamykania.

Rolki prowadzące dostępne są w różnych średnicach i wariantach wykonania. W ofercie znajdują się między innymi modele z tworzywa, nylonu oraz rolki z gumową powierzchnią.

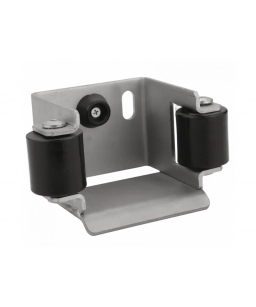

Rolka najazdowa pracuje z kolei przy końcu cyklu zamykania. Wjeżdża w odpowiedni uchwyt najazdu, który stabilizuje zamknięte skrzydło. Takie rozwiązanie pozwala rozłożyć obciążenie na większą liczbę elementów systemu i ograniczyć stałe obciążenie wózków.

Przy zakupie warto sprawdzić przede wszystkim zgodność rolki i uchwytu z wymiarem zastosowanego profilu.

Profil i szyna – podstawa systemu jezdnego

Każdy system samonośny musi być zbudowany z kompatybilnych elementów. Jeżeli konstrukcja wykorzystuje profil 70x70x4 mm, należy zastosować przeznaczone do niego wózki, rolkę najazdową i uchwyt. Analogicznie elementy oznaczone jako przeznaczone do profilu 80x80x5 mm powinny pracować z takim właśnie profilem.

W KA 4 dostępne są również rozwiązania do systemów podwieszanych. Przykładem jest szyna stalowa 35x32 mm o długości 2,9 m i grubości ścianki 1,5 mm. Ocynkowany element pełni funkcję prowadnicy, po której poruszają się odpowiednie rolki lub wózki jezdne.

Dobierając system jezdny, nie warto łączyć przypadkowych komponentów o zbliżonych wymiarach. Zgodność profilu, rolek i wózków ułatwia prawidłowy montaż oraz wpływa na późniejszą pracę bramy.

Listwa zębata i napęd do bramy

Jeżeli brama przesuwna ma pracować automatycznie, mechaniczny układ samonośny można uzupełnić o napęd oraz listwę zębatą. W ofercie znajdują się zarówno listwy stalowe, jak i modele wykonane z tworzywa ze stalowym rdzeniem.

Listwa przekazuje ruch z koła zębatego napędu na skrzydło bramy. Powinna być zamontowana równo i na odpowiedniej wysokości względem automatu. Właściwy montaż ogranicza nierówną pracę mechanizmu oraz nadmierne obciążenie przekładni.

W zależności od rodzaju konstrukcji można dobrać stalowy wariant o dużej odporności mechanicznej albo listwę z tworzywa, która pozwala uzyskać cichszą pracę systemu.

Stopery, ograniczniki i zawiasy

Oferta obejmuje również elementy stosowane przy innych konstrukcjach bramowych. Ogranicznik naziemny Locinox do podwójnej bramy skrzydłowej wykonano z aluminium i polipropylenu. Jego wysokość można regulować, dzięki czemu element można dopasować do położenia dolnej krawędzi skrzydła.

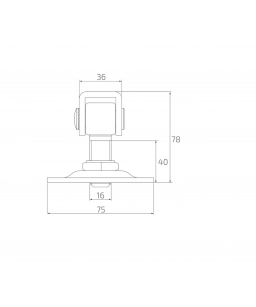

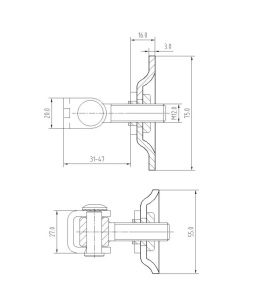

Dostępne są także regulowane zawiasy do montażu przy bramach i furtkach. Zawias M20 z blachą umożliwia otwarcie do 180° i przeznaczony jest do wspawania na metalowy słupek. Ocynk zabezpiecza stalowy element przed działaniem warunków zewnętrznych.

Takie komponenty przydają się zarówno przy budowie nowej bramy, jak i podczas wykonywania lub modernizacji ogrodzenia.

Jak dobrać akcesoria do bram przesuwnych?

Przed zakupem warto sprawdzić kilka podstawowych parametrów:

• wymiar profilu bramowego – np. 70x70x4 lub 80x80x5 mm,
• masę skrzydła – na jej podstawie dobierana jest nośność wózków,
• liczbę i materiał rolek – stal lub tworzywo dobiera się do charakteru systemu,
• rodzaj prowadzenia – rolki górne, uchwyty i najazdy muszą pasować do konstrukcji,
• sposób zabezpieczenia antykorozyjnego – przy zastosowaniu zewnętrznym istotne są elementy ocynkowane,
• planowaną automatykę – przy bramie automatycznej trzeba uwzględnić napęd i kompatybilną listwę zębatą.

Ciężka brama wymaga przede wszystkim odpowiednio dobranego zestawu jezdnego. Wytrzymały wózek o właściwej nośności będzie bezpieczniejszym rozwiązaniem niż element pracujący na granicy swoich parametrów.

Montaż akcesoriów do bramy samonośnej

Prawidłowy montaż wpływa zarówno na komfort użytkowania, jak i trwałość całej konstrukcji. Wózki muszą być ustawione w jednej osi, a profil powinien przesuwać się po nich swobodnie i bez zakleszczania. Rolki prowadzące należy wyregulować tak, aby stabilizowały skrzydło, ale nie powodowały nadmiernego tarcia.

Uchwyt najazdu powinien przejąć część obciążenia po całkowitym zamknięciu bramy. Rolka najazdowa musi trafiać w niego płynnie, bez uderzania i podnoszenia skrzydła ponad wymagany poziom.

Przy automatycznej bramie istotne jest również ustawienie listwy zębatej względem koła napędu. Mechanizm bramowy powinien poruszać się bez naprężeń na całej długości przejazdu.

Dlaczego warto skompletować akcesoria do bram w KA 4?

W KA 4 można dobrać elementy potrzebne do budowy i serwisowania bram przesuwnych oraz innych systemów bramowych – od wózków i rolek, przez uchwyty i elementy prowadzące, po listwy zębate, stopery, zawiasy i komponenty systemów podwieszanych.

Szeroki wybór rozmiarów i wariantów wykonania ułatwia dopasowanie elementów do profilu, masy skrzydła i konkretnego rozwiązania konstrukcyjnego. Dzięki temu akcesoria do bram samonośnych można kompletować jako jeden kompatybilny system zamiast dobierać przypadkowe części.

Inne produkty z naszej oferty

Brama samonośna pracuje tak dobrze, jak dobrany do niej osprzęt – wózki muszą pasować do wymiaru szyny, a najazd przejmować ciężar skrzydła po zamknięciu. Skompletuj wózki do bram, rolki prowadzące i jezdne, uchwyty i najazdy oraz listwy zębate pod planowany napęd. Jak te elementy współpracują z siłownikiem, opisujemy w poradniku jaki napęd do bramy przesuwnej.

FAQ – najczęściej zadawane pytania

Jak dobrać wózki jezdne do bramy samonośnej?

W pierwszej kolejności należy sprawdzić wymiar profilu bramowego oraz masę skrzydła. Wózek musi być przeznaczony do konkretnej szyny i mieć nośność odpowiednią do ciężaru konstrukcji. Przykładowo KA 4 oferuje zestawy do profili 70x70x4 oraz 80x80x5 mm.

Stalowe rolki czy rolki z tworzywa – które wybrać?

Wybór zależy od konstrukcji bramy i przeznaczenia konkretnego wózka. Stalowe rolki stosowane są między innymi w wytrzymałych zestawach do ciężkich bram. Rolki z poliamidu lub innego tworzywa mogą natomiast zapewniać cichszą pracę w systemach do tego przystosowanych.

Do czego służy rolka prowadząca w bramie przesuwnej?

Rolka prowadząca stabilizuje skrzydło i ogranicza jego ruch poprzeczny podczas przesuwania. Powinna być dobrana i ustawiona tak, aby brama była prowadzona pewnie, ale bez nadmiernego docisku.

Po co stosuje się rolkę najazdową i uchwyt najazdu?

Rolka najazdowa po zamknięciu bramy wjeżdża w uchwyt i pomaga ustabilizować skrzydło. Rozwiązanie to pozwala również odciążyć układ jezdny, gdy brama pozostaje zamknięta.

Czy do bramy samonośnej można zamontować napęd?

Tak. Do automatyzacji bramy przesuwnej stosuje się odpowiednio dobrany napęd oraz listwę zębatą zamontowaną na skrzydle. Listwa musi współpracować z kołem zębatym automatu i być prawidłowo wypoziomowana na całej długości.
