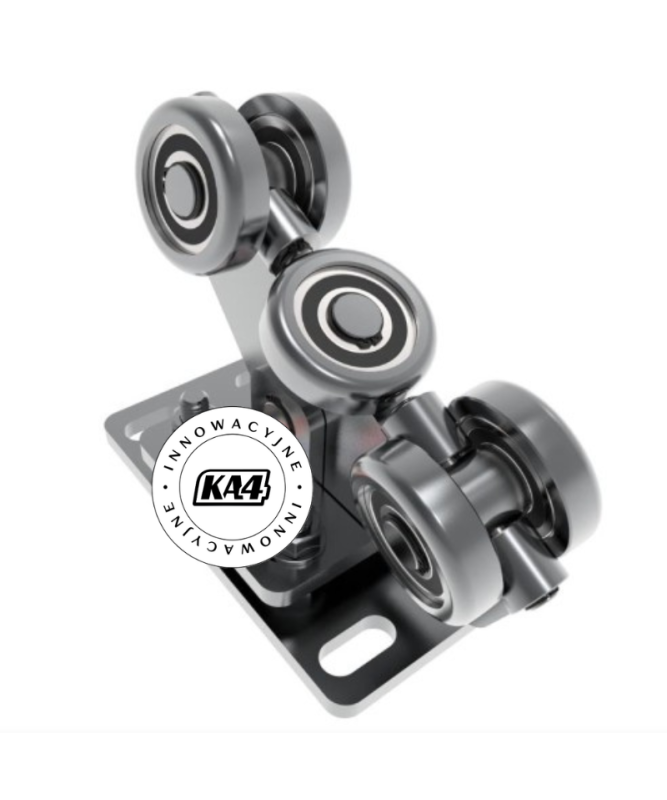

Wózek jezdny przegubowy, metalowy 5 rolkowy do profilu 70x70

Wózek jezdny przegubowy, metalowy, wahliwo-regulowany, 5 rolkowy do profilu 70x70

Wózek jezdny stabilizuje bramę i zapewnia komfortowe przesuwanie w celu otwarcia lub zamknięcia dostępu do posesji.
Wózek o unikalnej i innowacyjnej konstrukcji przegubowej, w której wahliwie osadzona jest nie tylko płyta pionowa, ale również obie pary rolek nośnych.

Zastosowanie systemu przegubowego niweluje nierówności i skręcenia profilu w bramie. Dzięki takiej konstrukcji w wózku będą pracować zawsze wszystkie rolki nośne. Obciążenie bramy jest rozłożone równo na każde łożysko, co wydłuża ich żywotność.

Zalety wózków przegubowych, wahliwo-regulowanych

• Wózki nie wymagają dużej regulacji, podstawa to ustawienie ich w jednej linii, dzięki rozwiązaniu przegubowemu wózek ustawi się sam w innych płaszczyznach.

• Zniekształcenie i niedokładność wykonanej bramy nie ma wpływu na pracę wózków.

• Równe rozłożenie obciążenia rolek, dzięki czemu żadna rolka nie jest przeciążona, taka konstrukcja wydłuża żywotność łożysk.

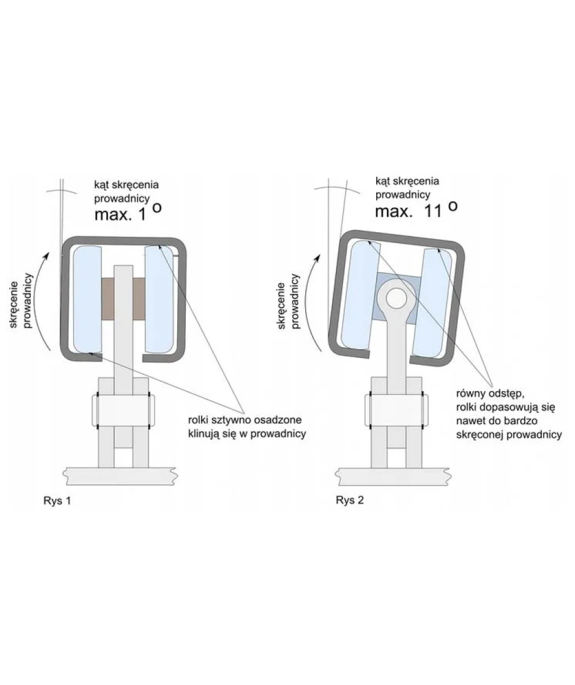

• Wózek przegubowy poradzi sobie ze skręconym profilem oraz ściągniętym spawami profilem bramy, brama będzie przesuwać się lekko (rys. 1 – wózek tradycyjny; rys 2 – wózek przegubowy)

Najważniejsze informacje:

• Innowacyjna konstrukcja przegubowa, zapewniająca lekką pracę nawet przy nierównej bramie.

• Łożyskowane rolki wózka wyposażone są w precyzyjne łożyska kulkowe, które przenoszą siły osiowe i promieniowe, cechując się niskim tarciem oraz cichą pracą.

• Rolki jezdne wykonane zostały z materiałów o podwyższonej twardości i niskiej ścieralności, co znacznie wydłuża ich żywotność.

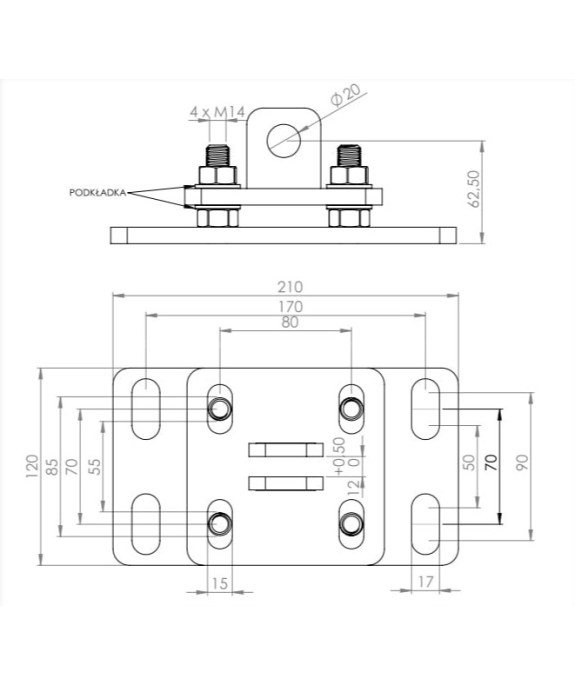

• Podwójna regulacja pionowa oraz regulacja pozioma umożliwiają precyzyjne dopasowanie wózka do szyny jezdnej, co przekłada się na płynne prowadzenie bramy, właściwe rozłożenie obciążeń i zwiększoną kulturę pracy.

• Podcięta płyta pionowa ułatwia dostęp do śrub montażowych, co upraszcza instalację oraz regulację wózka.

• Wahliwa konstrukcja wózka pozwala na jego naturalne dopasowanie do pracy bramy przesuwnej, nawet przy niewielkich odchyleniach od osi.

• Wózek przeznaczony do pracy z szyną o przekroju 70×70×5 mm oraz 70x70x4 mm

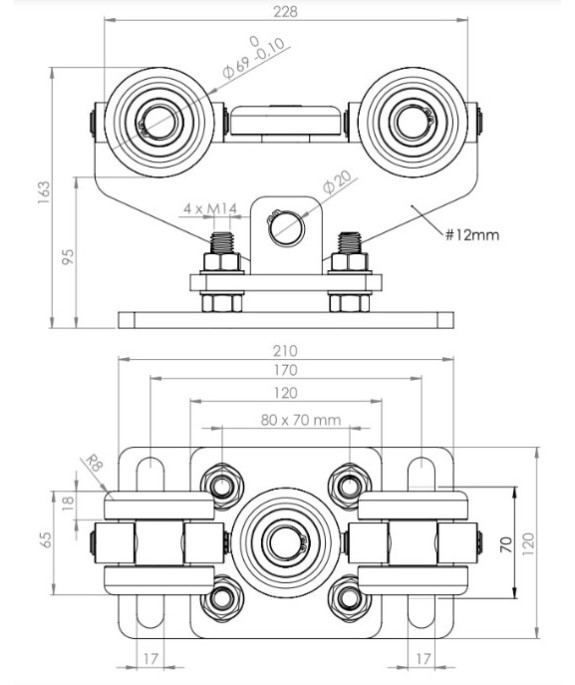

Specyfikacja techniczna:

• Wysokość: 163 mm

• Długość: 210 mm

• Szerokość: 120 mm

• Rozstaw otworów montażowych: 170 mm

• Ilość rolek: 5 rolek osadzonych na łożyskach kulkowych

• Średnica rolki: 69 mm

• Grubość rolki: 18 mm

• Konstrukcja: przegubowe, wahliwe, regulacja wysokości (płyta poziomująca)

• Powłoka antykorozyjna: ocynk

• Materiał konstrukcji: stal

• Nośność 1szt wózka: do 900kg
