Zestaw wózków 80x80 5 rolek metalowych z rolką prowadzącą i uchwytem bramy

Zestaw wózków 80x80 5 rolek metalowych z rolką prowadzącą i uchwytem bramy.

Zestaw do bram przesuwnych, został skompletowany z pozycji o najwyższej jakości, co gwarantuje długą żywotność oraz wysoką kulturę pracy.  Zdaniem monterów bram, to optymalny wybór, gdy kupując jeden zestaw chcesz zaopatrzyć się w elementy niezbędne do prawidłowego montażu bramy przesuwnej.

Zestaw ten wybierany jest zarówno przez producentów bram, właścicieli hurtowni jak i klientów detalicznych w kraju i za granicą, ze względu na jego solidne wykonanie i wytrzymałość.

Najważniejsze cechy elementów zestawu:

• Odporność na czynniki zewnętrzne, elementy poddane zostały procesowi ocynku ogniowego

• Trwałość i  wytrzymałość

• Podwyższona twardość rolek, co wpływa na zmniejszoną ich ścieralność

• Zwiększona kultura pracy (mniejsze opory, mniejszy hałas), poprzez zastosowane łożyskowania rolek wózka oraz najazdu

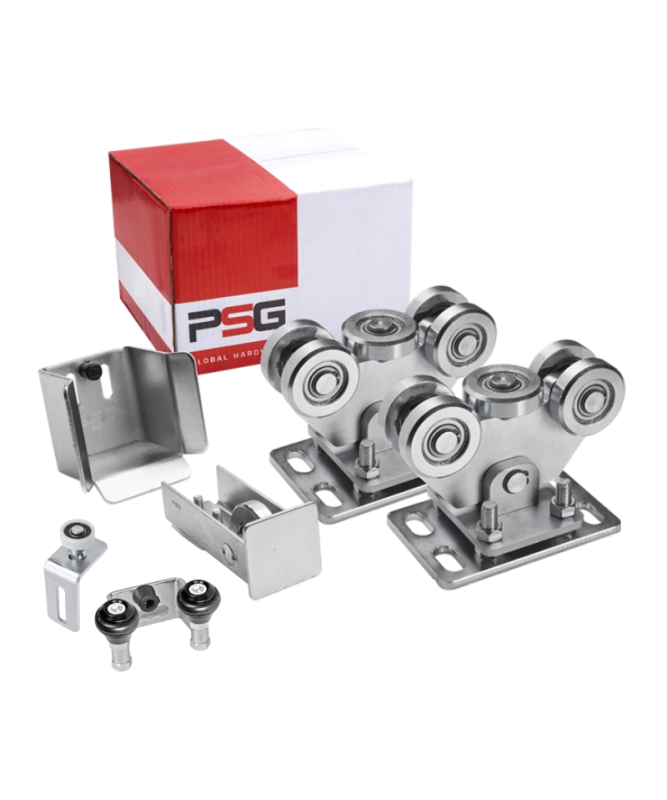

W skład zestawu wchodzi:

• 1x Zestaw wózków 80x80 5 rolek metal - 60.00P.80

• 1x Uchwyt bramy 40 - rolki gumowe - 15.837

• 1x Rolka prowadząca Fi 35 mm regulowana - 60.043

Specyfikacja techniczna:

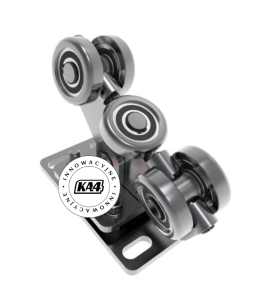

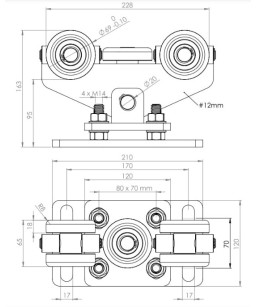

Wózek jezdny 80 rolki metalowe - 60.003

Wózek jezdny stabilizuje bramę oraz odpowiada za komfort jej użytkowania podczas przesuwania  w celu zamknięcie lub otwarcia dostępu do posesji.

• Łożyskowane rolki wózka. Łożyska kulkowe przejmują siły osiowe i promieniowe. Wykazują nieznaczne tarcie, wykonane z bardzo dużą dokładnością stosowane jako rozwiązania  cichobieżne.

• Rolki jezdne charakteryzują się podwyższoną twardością i zmniejszoną ścieralnością, co wpływa na wydłużenie czasu ich eksploatacji

• Podwójna regulacja pionowa oraz regulacja pozioma, pozwalają na dokładne dopasowanie do dedykowanych szyn jezdnych, co bezpośrednio przekłada się na wysoką kulturę pracy rolek w szynie, właściwe rozłożone obciążenia i płynne prowadzenie bramy

• Podcięta płyta pionowa ułatwiająca dostęp do śrub montażowych oraz regulację wózka

• Wahliwa konstrukcja wózka, dopasowująca się do bramy przesuwnej.

• Wózek nadaje się do szyny 80x80x5 mm  – produkt jest ocynkowany

• Wysokość: 155 mm

• Długość: 180 mm

• Szerokość: 120 mm

• Rozstaw otworów montażowych: 140 mm

• Wymiar otworów montażowych: 18 x 39 mm

• Grubość blachy: 5 mm

• Ilość rolek: 5 rolek osadzonych na łożyskach kulkowych

• Średnica rolki: 68 mm

• Grubość rolki: 17 mm

• Konstrukcja: Wahliwe, regulacja wysokości (płyta poziomująca)

• Powłoka antykorozyjna: ocynk

• Materiał konstrukcji: stal gatunek S235JRG2

• Materiał rolek: stal gatunek S235JRG2

Uchwyt najazdu 70/80 - 60.020

Uchwyt najazdu ( gniazdo najazdu) stabilizuje bramę po zamknięciu , rozkładając ciężar na większą ilość elementów co znacznie wydłuży proces eksploatacji wózków. Przeznaczony do szyny  80x80 mm oraz 70x70 mm.

• Gumowy odbojnik, pochłaniający energię styku szyny z gniazdem

• Otwory uniemożliwiające gromadzenie się wody

• Na tylnej ściance znajdują się dwa otwory montażowe

• Szerokość: 94 mm

• Grubość blachy: 4 mm

• Materiał konstrukcji: stal gatunek S235JRG2

• Powłoka antykorozyjna: ocynk

• Przeznaczenie: do bram przesuwnych, profilu bramowego 80x80 lub 70x70 mm

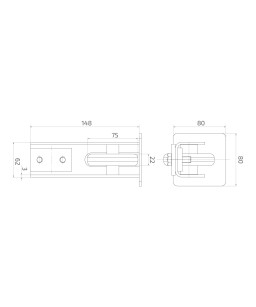

Rolka najazdowa 80 z zakończeniem - 60.011.80

Ułożyskowana metalowa rolka, posiada wysoką odporność na ścieranie oraz charakteryzuję się bardzo niskim oporem toczenia. Produkt jest w całości ocynkowany, a dzięki temu odporny na skrajne warunki atmosferyczne.

Zadaniem rolki najazdowej jest wprowadzenie bramy do gniazda najazdu oraz zabezpieczenie szyny przed zanieczyszczeniami.

• Montowana na dwie śruby do szyny bramy (śruby montażowe w komplecie)

• Ochrona przed śniegiem, lodem oraz innymi zanieczyszczeniami (liście, gałęzie itp.)

• Rolka pasuje do szyny 80x80x5 mm.

• Wysokość: 80 mm

• Długość: 148 mm

• Szerokość: 62 mm

• Grubość blachy: 3 mm

• Ilość rolek: 1 rolka osadzona na łożysku kulkowym

• Fi rolki: 75 mm

• Grubość rolki: 22 mm

• Powłoka antykorozyjna: ocynk

• Materiał konstrukcji: stal gatunek S235JRG2

• Materiał rolki: stal gatunek S235JRG2

Rolka prowadząca regulowana fi 35 - 60.043

Służy do utrzymania szyny (ceownika) w pionie w trakcie zamykania i otwierania.

• Materiał rolki: tworzywo sztuczne

• Rolka osadzona na łożysku

• Kątownik montażowy w zestawie

• Wymiary kątownika: 85 x 60 40 mm

• Grubość ścianki: 5 mm

• Fi rolki: 35 mm

• Grubość rolki: 12 mm

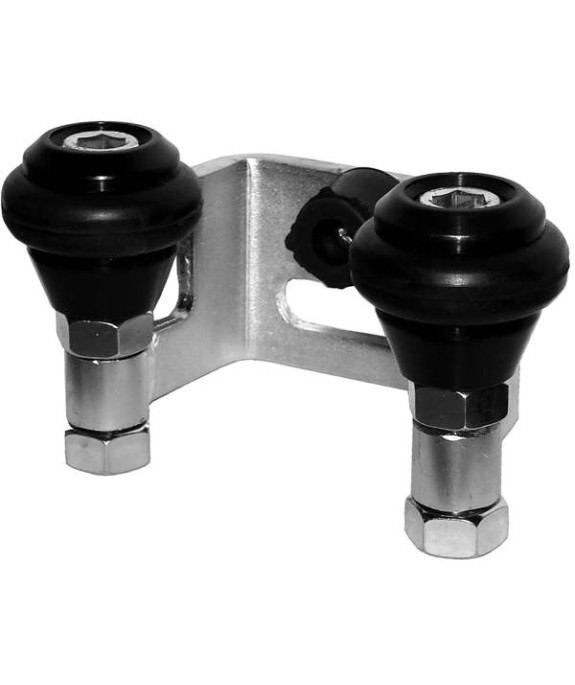

Uchwyt do bramy przesuwnej 40 – 15.837

Uchwyt górny do bram przesuwnych samonośnych i szynowych, który stabilizuje je po zamknięciu uniemożliwiając ruchy boczne.

• Posiada gumowane rolki zmniejszające hałas podczas zamykania bramy

• Fi rolki: 40 mm

• Rozstaw między rolkami: 42 mm

• Wysokość: 50 mm

• Szerokość: 65 mm

• Grubość ścianki: 5 mm

• Gumowy odbój

• Produkt ocynkowany
