Napęd BE20 do bram skrzydłowych 24V

Napęd ROGER BE20 do bram skrzydłowych o długości skrzydła do 2,8 m i wadze do 300 kg

Zestaw KIT BE20/210/L firmy Roger Technology to kompletny system automatyki przeznaczony do bram dwuskrzydłowych, zaprojektowany z myślą o intensywnej i długotrwałej eksploatacji. W skład zestawu wchodzą dwa siłowniki elektromechaniczne z bezszczotkowymi silnikami 24 V, centrala sterująca, radioodbiornik, piloty, fotokomórki oraz elementy montażowe, co pozwala na pełną instalację bez konieczności dokupowania podstawowych komponentów.

Napęd ten umożliwia obsługę skrzydeł o długości do około 2,8 metra i wadze dochodzącej do 300 kg każde, dzięki czemu sprawdza się zarówno w zastosowaniach prywatnych, jak i półprzemysłowych. Zastosowanie technologii bezszczotkowej zapewnia cichą pracę, wysoką sprawność oraz dużą żywotność urządzeń, a także pozwala na wykonywanie nawet kilkuset cykli otwierania i zamykania na dobę. System oferuje płynne sterowanie ruchem bramy, funkcje bezpieczeństwa, takie jak wykrywanie przeszkód oraz możliwość rozbudowy o dodatkowe akcesoria.

Model KIT BE20/210/L należy do segmentu urządzeń klasy premium i jest wybierany przede wszystkim tam, gdzie wymagana jest niezawodność, wysoka kultura pracy oraz odporność na intensywne użytkowanie.

Najważniejsze cechy:

• Technologia Brushless – Zastosowanie silnika bezszczotkowego gwarantuje długą żywotność i niskie zużycie energii.

• Cyfrowy enkoder – Zapewnia precyzyjne sterowanie i wysoką dokładność w pozycjonowaniu bramy.

• Bezpieczeństwo użytkowania – Wbudowane mechaniczne ograniczniki ruchu oraz funkcja wykrywania przeszkód zwiększają poziom bezpieczeństwa.

• Intensywna eksploatacja – Konstrukcja dostosowana do pracy w miejscach o dużym natężeniu ruchu, takich jak osiedla czy firmy.

• Łatwa integracja – Kompatybilność z centralami sterującymi Roger Technology oraz innymi akcesoriami systemowymi.

Specyfikacja techniczna:

• Zasilanie sieciowe: 230V AC 50Hz

• Zasilanie silnika: 24V

• Moc znamionowa: 200 W

• Siła: 100-2200 N

• Prędkość: 1,66 cm/s (15-25 s otwierania do 90°)

• Skok: 400 mm

• Ilość cykli na dobę: 800

• Typ motoreduktora: nieodwracalny

• Enkoder: wbudowany cyfrowy + magnetyczny cyfrowy SENSORED (48 impulsów na obrót)

• Stopień ochrony: IP 43

• Temperatura pracy: -20°C do +55°C

• Wymiary (Sz x W x Gł): 867 x 155 x 105 mm

• Waga: 7,9 kg

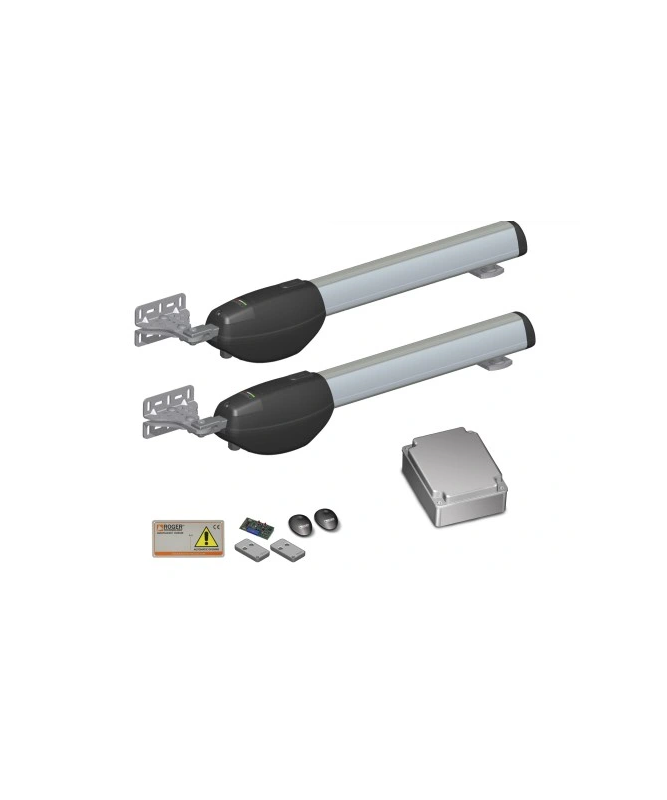

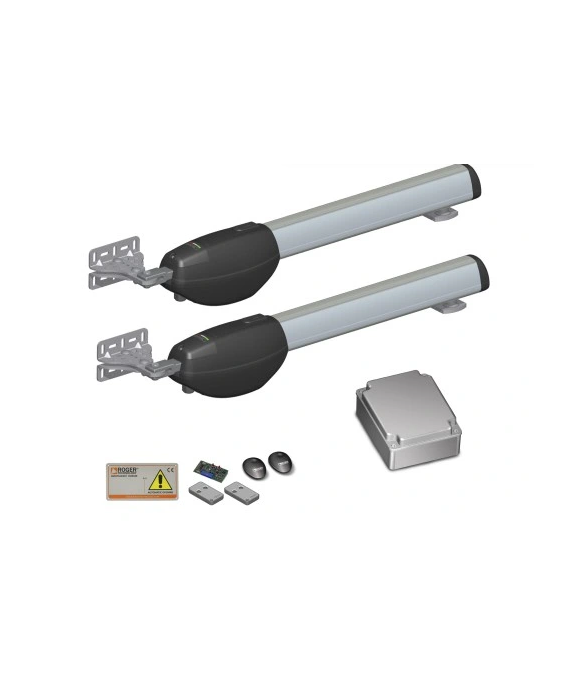

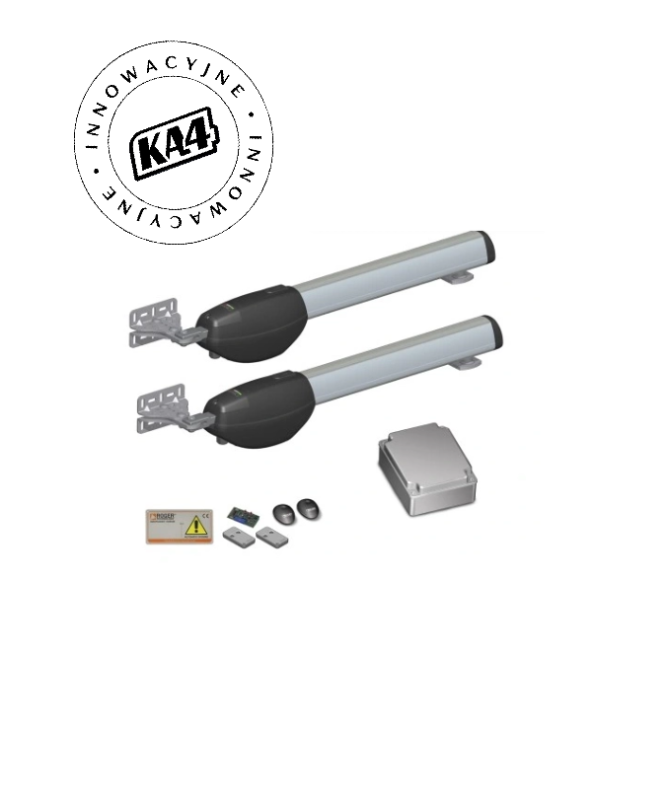

W skład zestawu wchodzą:

• 2x Siłownik BE20/200

• 1x centrala B70/2ML/BOX z wbudowanym radioodbiornik 2-kanałowy H93/RX2LP/I

• 2x Pilot 2-kanałowy E80/TX52R/2

• 1x komplet fotokomórek R90/F4ES

Siłownik do bram skrzydłowych BE20/200

• Silnik bezszczotkowy BRUSHLESS 24V

• Przeznaczony do bardzo intensywnej pracy - nawet do 800 cykli na dobę

• Zarządzanie za pomocą enkodera cyfrowego

• Ogranicznik mechaniczny na otwieranie i zamykanie.

• Przekładnia ze stopów metali - bez plastiku, bez teflonu, bez nylonu!

• Wysprzęglenie kluczykowe

• Regulowany uchwyt do przykręcenia do słupka oraz uchwyt mocowania do skrzydła w komplecie

• Łagodny start i spowalnianie

• Bardzo niskie zużycie energii

Specyfikacja techniczna:

• Zasilanie sieciowe: 230V AC 50Hz

• Zasilanie silnika: 24V

• Moc znamionowa: 200 W

• Siła: 100-2200 N

• Prędkość: 1,66 cm/s (15-25 s otwierania do 90°)

• Skok: 400 mm

• Ilość cykli na dobę: 800

• Typ motoreduktora: nieodwracalny

• Enkoder: wbudowany cyfrowy + magnetyczny cyfrowy SENSORED (48 impulsów na obrót)

• Stopień ochrony: IP 43

• Temperatura pracy: -20°C do +55°C

• Wymiary (Sz x W x Gł): 867 x 155 x 105 mm

• Waga: 7,9 kg

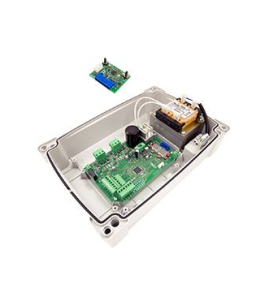

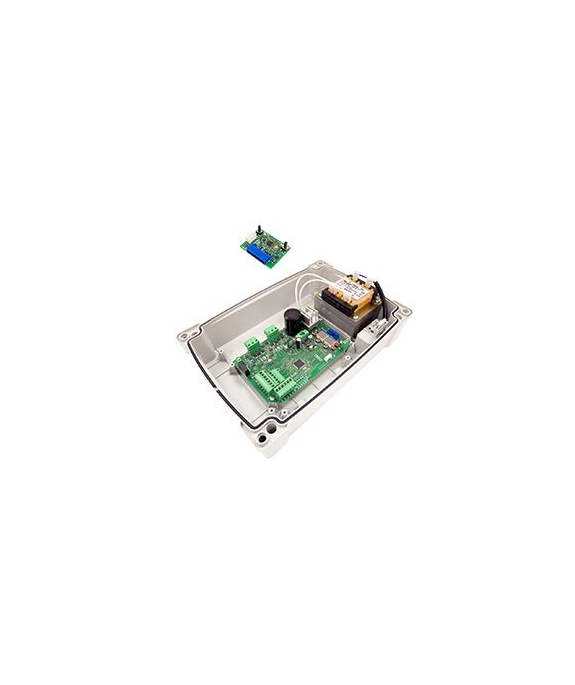

Centrala sterująca B70/2ML/BOX

B70/2ML/BOX to zaawansowany panel sterujący przeznaczony do automatyki bram skrzydłowych z dwoma silnikami 24 V DC bezszczotkowymi (brushless). Jest to model z serii B70, zaprojektowany z myślą o intensywnym użytkowaniu w środowisku domowym i komercyjnym

• Programowanie: Dostępne dwa tryby programowania – podstawowy i zaawansowany – umożliwiające dostosowanie ustawień do indywidualnych potrzeb.

• Autodiagnoza: System automatycznie wykrywa błędy i nieprawidłowości w instalacji.

• Bezpieczeństwo: Obsługuje nowoczesne czujniki, w tym krawędzi czułych na nacisk.

• Ochrona hasłem: Możliwość zabezpieczenia ustawień panelu przed nieautoryzowanym dostępem.

• Przywracanie ustawień fabrycznych: Opcja resetowania konfiguracji do ustawień domyślnych.

• Monitorowanie pracy: Wyświetlanie liczby cykli pracy oraz statusu systemu.

Specyfikacja techniczna:

• Zasilanie sieciowe: 230 V AC

• Maks. pobór mocy: 150 W

• Pobór mocy przy rozruchu: 350 W

• Stopień ochrony: IP54

• Liczba obsługiwanych napędów: 2

• Zasilanie silników: 24 V AC

• Typ silników: bezszczotkowe (BRUSHLESS, sinusoidalne)

• Sterowanie silnikiem: FOC (Field Oriented Control), bezsensorowe

• Maks. moc znamionowa silnika: 40 W

• Maks. pobór mocy silnika: 110 W

• Temperatura pracy: od -20°C do +55°C

• Wymiary obudowy: 330 x 230 x 115 mm

• Waga: 2,1 kg

Radioodbiornik H93/RX2LP/I

Profesjonalny radioodbiornik dwukanałowy przeznaczony do współpracy z systemami automatyki bramowej marki Roger. Urządzenie umożliwia wygodne sterowanie napędami za pomocą pilotów działających w paśmie 433,92 MHz z kodem stałym i zmiennym.

Model obsługuje zarówno piloty z kodem stałym, jak i kodem zmiennym (rolling code), co zapewnia szeroką kompatybilność oraz wysoki poziom bezpieczeństwa użytkowania.

Specyfikacja techniczna:

• Liczba kanałów: 2

• Częstotliwość pracy: 433,92 MHz

• Obsługa kodów: stały (fixed) i zmienny (rolling code)

• Modulacja: AM/ASK oraz FM/FSK

• Wyjście: open collector (otwarty kolektor)

• Kod stały: do 1000 pilotów

• Kod zmienny: 250 (tryb podstawowy), 1000 (tryb zaawansowany

• Typ montażu: wpinany do centrali sterującej (np. B70, EDGE1)

• Zasilanie: 5 V DC

• Pobór prądu: 15 mA

• Impedancja wejściowa: 50 Ω

• Czułość: -107 dBm

• Temperatura pracy: -10°C do +55°C

• Wymiary: ok. 45 × 35 × 12 mm

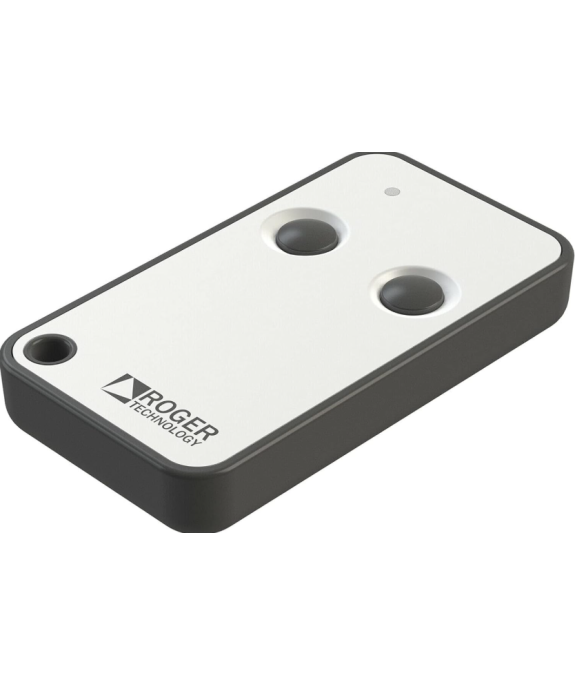

Pilot 2-kanałowy ROGER E80/TX52R/2

• solidny i wytrzymały pilot, którego wygląd podkreśla trwałość konstrukcji.

• odpornych na uszkodzenia

• Pilot oferuje intuicyjną obsługę dwóch kanałów dzięki specjalnie zaprojektowanym przyciskom funkcyjnym. Dodatkowo, urządzenie wyposażono w diodę LED, która pełni funkcję sygnalizacyjną.

Specyfikacja techniczna:

• 2-kanałowy

• zasięg do 150 metrów w terenie otwartym

• częstotliwość: 433.92 MHz

• kod: stały

• kolor: dwukolorowy

• wymiary: 68x37x11 mm

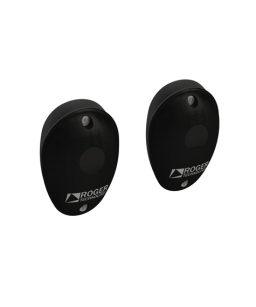

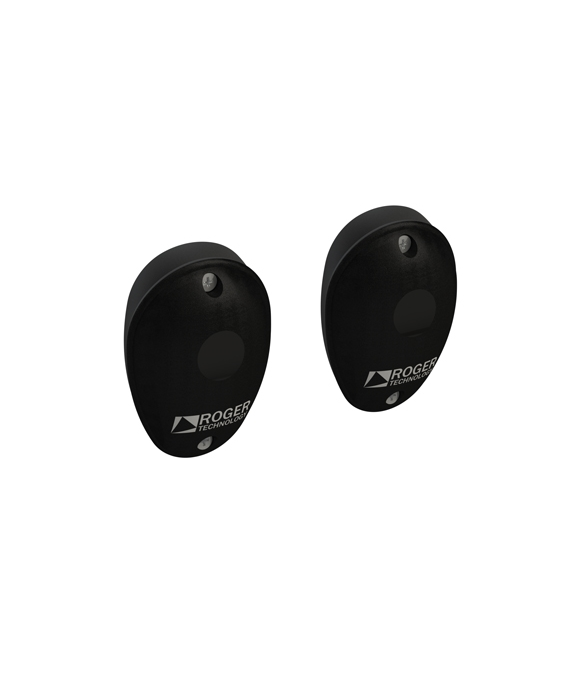

Fotokomórki CAME R90/F4ES

• Przeznaczona do montażu przy bramie — zarówno jednoskrzydłowej, jak i dwuskrzydłowej z napędem BRUSHLESS.

• Niezawodnie zabezpieczają ruch bramy — fotokomórki są obowiązkowe przy zastosowaniu funkcji automatycznego zamykania lub gdy brama graniczy z chodnikiem

• Solidne wykonanie i trwała obudowa zapewniają wieloletnią bezawaryjną pracę.

Specyfikacja techniczna:

• zasilanie: 12 – 24 V (A.C. / D.C)

• zasięg: do 15 m

• synchronizacja promienia podczerwieni

• stopień ochrony: IP55

• kolor: czarny

• wymiary: 62 × 88 × 27 mm

Zastosowanie:

Siłowniki BE20 są przeznaczone do automatyzacji dwuskrzydłowych bram wjazdowych, które otwierają się na boki jak drzwi. Znajduje zastosowanie przede wszystkim przy posesjach prywatnych, domach jednorodzinnych, a także przy wjazdach do małych firm, parkingów czy wspólnot mieszkaniowych. Dzięki swojej konstrukcji i zastosowaniu silnika bezszczotkowego urządzenie cechuje się cichą pracą, wysoką trwałością oraz możliwością intensywnego użytkowania, nawet przy dużej liczbie cykli otwierania i zamykania w ciągu dnia.

Zestaw KIT BE20 jest przystosowany do obsługi bram o długości skrzydła wynoszącej do 2,8 metra oraz wadze do 300 kilogramów na jedno skrzydło, co czyni go odpowiednim rozwiązaniem dla większości standardowych bram wjazdowych. Sprawdza się zarówno w warunkach domowych, jak i w miejscach o większym natężeniu ruchu, gdzie wymagana jest niezawodność i płynność działania. Napęd działa poprawnie w szerokim zakresie temperatur, dlatego dobrze radzi sobie w warunkach klimatycznych typowych dla Polski.

Funkcjonalność zestawu obejmuje m.in. zdalne sterowanie za pomocą pilota, łagodny start i zatrzymanie skrzydeł, regulację siły i prędkości pracy oraz systemy bezpieczeństwa, takie jak wykrywanie przeszkód czy współpraca z fotokomórkami.

zestaw KIT BE20 jest więc rozwiązaniem nowoczesnym i uniwersalnym w swojej klasie, jednak najlepiej sprawdza się w przypadku standardowych bram skrzydłowych o umiarkowanych wymiarach i wadze.

Dlaczego warto wybrać ten produkt?

Zestaw automatyki do bramy skrzydłowej KIT BE20 to rozwiązanie, które warto rozważyć przede wszystkim ze względu na jego trwałość, niezawodność i wysoką kulturę pracy. Największą zaletą tego modelu jest zastosowanie nowoczesnego silnika bezszczotkowego 24V, który w porównaniu do tradycyjnych napędów zużywa się znacznie wolniej, pracuje ciszej i jest mniej podatny na awarie.

Zestaw ten został zaprojektowany z myślą o intensywnym użytkowaniu, co oznacza, że dobrze sprawdzi się nie tylko w domach jednorodzinnych, ale również w firmach czy wspólnotach mieszkaniowych, gdzie brama otwierana jest wielokrotnie w ciągu dnia.

Dużym atutem jest także to, że jest to zestaw kompletny, co oznacza, że w jednym opakowaniu znajdują się wszystkie niezbędne elementy do montażu i uruchomienia automatyki, takie jak siłowniki, centrala sterująca, piloty oraz systemy bezpieczeństwa, w tym fotokomórki. Ułatwia to instalację i eliminuje konieczność dokupowania dodatkowych części.

Na uwagę zasługuje również wysoka kultura pracy urządzenia. Dzięki zastosowaniu nowoczesnej elektroniki brama otwiera się i zamyka płynnie, bez szarpnięć, a funkcje takie jak łagodny start i zatrzymanie zwiększają komfort użytkowania oraz zmniejszają zużycie mechaniczne. Dodatkowo system wykrywania przeszkód podnosi poziom bezpieczeństwa, co ma szczególne znaczenie w codziennym użytkowaniu.

Konstrukcja zestawu opiera się na solidnych materiałach, w tym metalowych przekładniach, co przekłada się na jego wytrzymałość i odporność na intensywną eksploatację. W połączeniu z energooszczędnym zasilaniem 24V sprawia to, że urządzenie jest nie tylko trwałe, ale również ekonomiczne w użytkowaniu.

Zestaw KIT BE20 przeznaczony jest dla osób, które szukają niezawodnej i długowiecznej automatyki do bramy skrzydłowej, szczególnie w sytuacjach, gdy brama jest używana często.
