Napęd do bram przesuwnych BX PLUS TOP do 400kg 230V

Napęd do bram przesuwnych BX PLUS TOP do 400kg

Zestaw CAME BX PLUS TOP to zaawansowany napęd do bram przesuwnych o maksymalnej masie do 400 kg i długości do 14 m. Centralnym elementem jest siłownik BX704AGS z silnikiem o mocy 420 W oraz wbudowaną centralą sterującą ZBX7N, która obsługuje wszystkie funkcje automatyki i zabezpieczeń.

W zestawie znajduje się para fotokomórek bezpieczeństwa DIR10, które wykrywają przeszkody,

pilot TOP44RBN z kodem zmiennym (Rolling Code) zapewniający bezpieczny dostęp, lampa sygnalizacyjna LED oraz radioodbiornik AF43S do odbioru sygnałów z pilota.

Napęd zasilany jest napięciem 230V, wyposażony w zabezpieczenie termiczne silnika (150°C), posiada stopień ochrony IP44 oraz funkcję automatycznego spowolnienia podczas otwierania i zamykania bramy. W przypadku braku zasilania możliwe jest ręczne odblokowanie napędu.

Najważniejsze cechy:

• Zintegrowana centrala ZBX7N - ułatwia instalację i konfigurację.

• System wysprzęglający - umożliwia ręczne otwarcie bramy w przypadku braku zasilania.

• Dekoder radiowy - obsługuje kody zmienne (Rolling Code) oraz kod stały (Key Code).

• Obsługa akcesoriów - możliwość podłączenia listew krawędziowych rezystancyjnych oraz modułów rozszerzeń.

• Funkcja Memory Roll - umożliwia zapis ustawień i użytkowników.

• Kompatybilność z Came Connect - umożliwia zdalne sterowanie i diagnostykę.

• Autodiagnostyka - monitoruje stan urządzeń zabezpieczających.

• Płynna praca - automatyczne dopasowanie spowolnienia ruchu bramy.

Specyfikacja techniczna:

• Max ciężar skrzydła 400 kg

• Zasilanie silnika 230 V AC

• Max. moc silnika: 420 W

• Max dł. skrzydła do 14 m

• Prędkość 11 m/min

• Siła ciągu: 300 N

• Temperatura - 20°C/+ 55°C

• Stopień ochrony IP 44

• Wymiary (Dł. x Sz. x W.): 307,5 × 300 × 241,5 mm

W skład zestawu wchodzą:

• 1x napęd CAME BX704AGS z wbudowaną centralą sterującą ZBX7N

• 1x komplet fotokomórek DIR10

• 1x radioodbiornik AF43S

• 1x pilot 4-kanałowy TOP 44RBN

• 1x Lampa KLED230V + wspornik do tej lampy

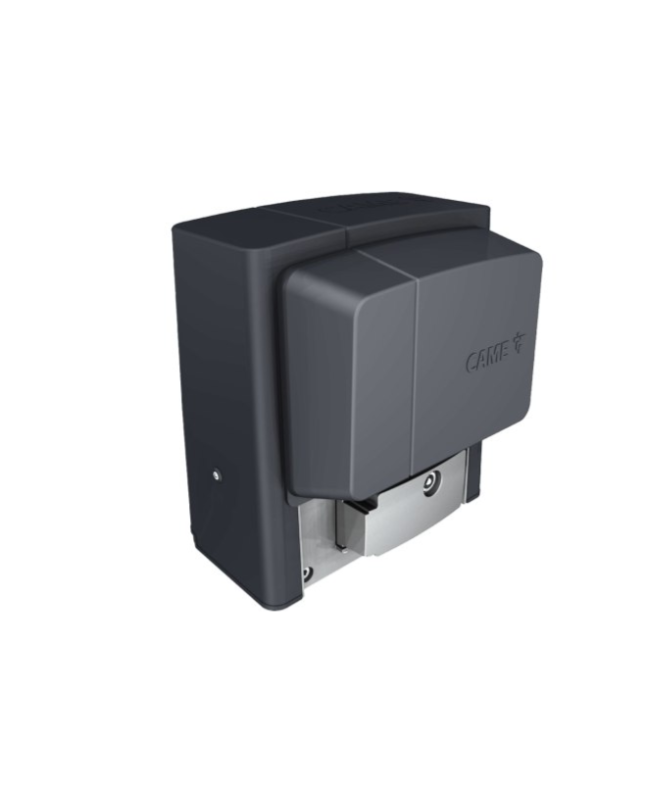

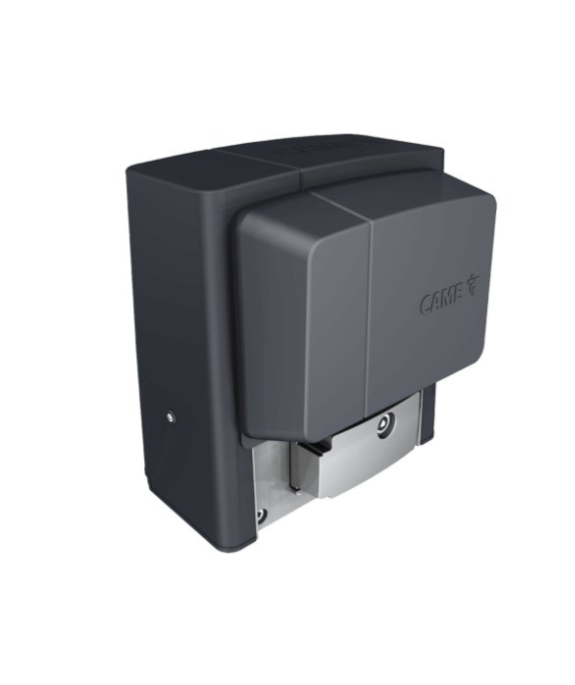

Siłownik CAME BX704AGS do bram przesuwnych

• Idealny do zastosowań przydomowych i lekkich bram rezydencyjnych.

• Wbudowany enkoder – zapewnia precyzyjne pozycjonowanie, wykrywanie przeszkód i spowolnienia bez konieczności użycia wyłączników krańcowych.

• Zasilanie 230V AC – standardowe zasilanie sieciowe, bez dodatkowych przetwornic.

• Wbudowana centrala ZBX7N – obsługuje funkcje automatyzacji, bezpieczeństwa i sterowania radiowego.

• Stopień ochrony IP44 – odporność na pył i zachlapania – do użytku zewnętrznego.

• Płynny start i stop (spowolnienie ruchu) – cicha praca i mniejsze zużycie mechaniczne.

• System awaryjnego wysprzęglania– możliwość ręcznego otwierania bramy w przypadku braku zasilania.

Specyfikacja techniczna:

• Zasilanie silnika: 230V AC

• Zasilanie centrali: 230V AC 50/60 HZ

• Moc silnika: 420 W

• Stopień zabezpieczenia: IP 44

• Siła ciągu: 300 N

• Zużycie mocy w stanie gotowości (stand by): 2,6 W

• Pobór mocy w modułem RGP1 (w trybie czuwania): 0,5 W

• Prędkość przesuwu: 11 m/min

• Maks. ciężar bramy: 400 kg

• Temperatura pracy: -20 °C do +55 °C

• Wymiary (Sz. x W x Gł.): 300 × 308 × 242 mm

• Waga siłownika: 15 kg

Centrala sterująca centrala CAME 7BX7N

• ZBX7N to nowa, zmodernizowana płyta sterująca, która zastępuje poprzednie modele centrali: ZBX6, ZBX7, ZBX74 78.

• Centrala steruje silnikami jednofazowymi 230V

• Uproszczony proces programowania używając czterech przycisków i wyświetlacza LED funkcja Memory Roll umożliwiająca zapisywanie ustawień - w ten sposób, jednym prostym gestem, można dokonać szybkiego ustawienia wszystkich pozostałych automatyk

• Oddzielne listwy zaciskowe (często kolorowane) ułatwiające szybkie podłączanie i diagnostykę podczas montażu

• zarządzanie nawet 25 kodami klienta (kody radiowe, karty RFID, kody numeryczne)

Specyfikacja techniczna:

• Zasilanie sieciowe: 230V AC

• Temperatura pracy: –20 °C do +55 °C

• Stopień ochrony: IP 44

• Waga centrali: 0,28 kg

• Wymiary centrali (W×Sz×G): 208 × 118 × 37 mm

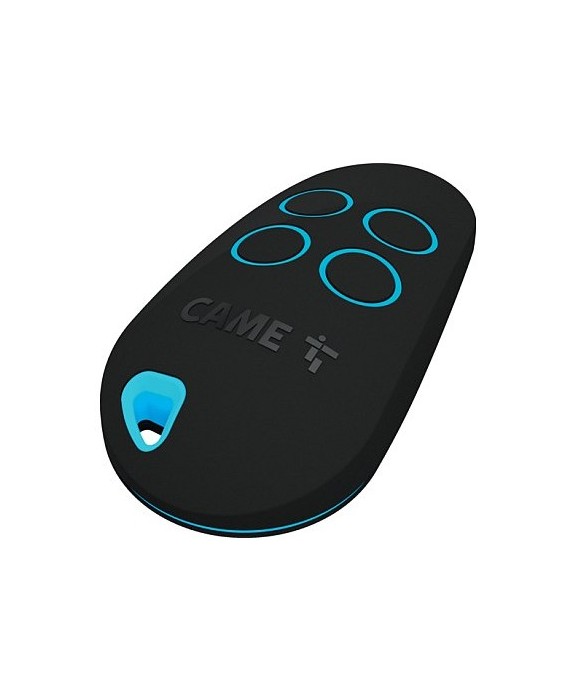

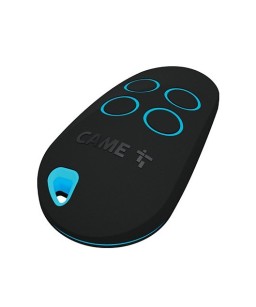

Pilot 4-kanałowy CAME TOP 44RBN:

• Ergonomiczny, wytrzymały pilot do sterowania napędami CAME

• Konfiguracja przez aplikację CAME Connect

• 4 przyciski, kod zmienny – wysoki poziom bezpieczeństwa

Specyfikacja techniczna:

• 4-kanałowy

• zasięg od 50 do 150 metrów w terenie otwartym (z anteną)

• częstotliwość: 433.92 MHz

• kod: zmienny

• materiał: poliwęglan

• kolor: czarny

• wymiary: 36 x 73 x 15 mm

Fotokomórki CAME DIR10

• Synchronizacja promienia podczerwieni po podłączeniu zasilania

• Kompaktowy rozmiar i estetyczny wygląd

• Ochrona przed zakłóceniami – nadajnik działa tylko z dedykowanym odbiornikiem

Specyfikacja techniczna:

• zasilanie: 12 – 24V (A.C. / D.C)

• zasięg: do 10 m

• synchronizacja promienia podczerwieni

• stopień ochrony: IP 54

• materiał: ABS

• kolor: czarny

• wymiary: 46 x 108 x 23 mm

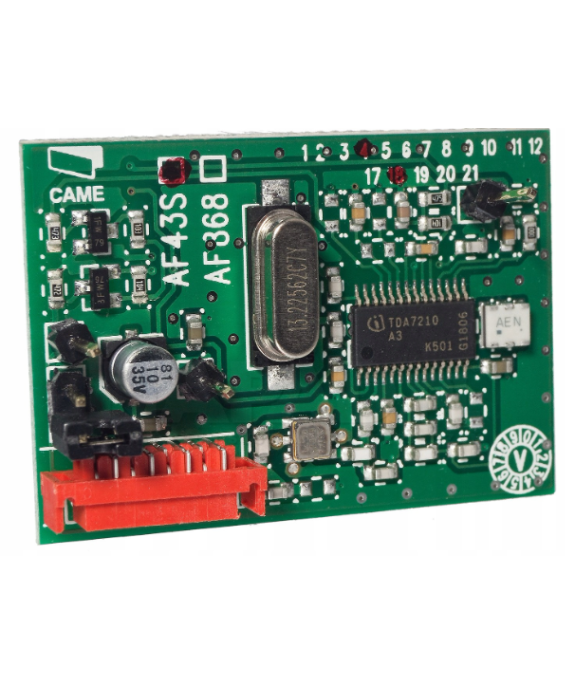

Odbiornik radiowy AF43S

• 2-kanałowy (funkcja otwarcia całkowitego i funkcja furtki)

• Sterowanie radiowe: 433,92 MHz.

• Pamięć: 36 pilotów

• Rolling Code - kod dynamicznie losowo zmienny - złożony algorytm kodowania - 4 biliony kombinacji (skuteczna ochrona przed sklonowaniem sygnału przez osoby niepożądane).

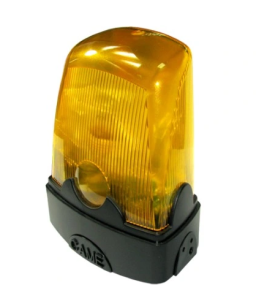

Lampa CAME KLED 230V

• lampa sygnalizacyjna z przerywaczem,

• klosz w kolorze żółtym, wkład ledowy w środku,

• odporność na warunki atmosferyczne

• ponadczasowy design, klasyka wzornictwa i trwałości.

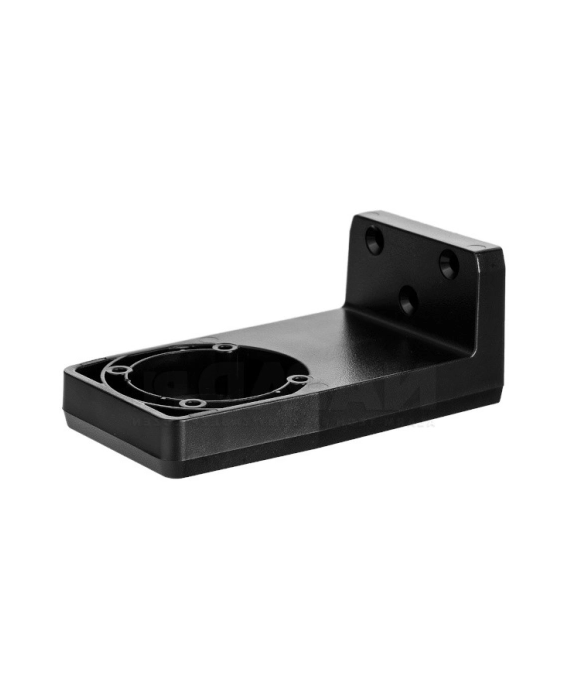

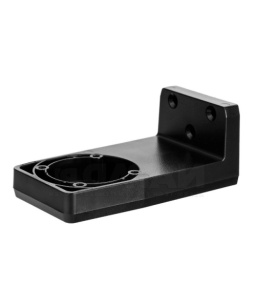

• możliwość prostego i estetycznego zamontowania lampy na uchwycie uniwersalnym KIAROS, który jest w zestawie

Specyfikacja techniczna:

• Stopień zabezpieczenia: IP 44

• Zasilanie: 230V A.C.

• Moc żarówki: 2 W

• Cykl pracy: 50%

• Temperatura pracy: od -20°C do + 55°C

• Materiał: ABS – poliwęglan

• Wymiary: 130 x 170 x 76 mm

Zastosowanie:

Napęd CAME BX PLUS 400 został zaprojektowany z myślą o automatyzacji bram przesuwnych o wadze do 400 kg, dzięki czemu jest idealnym rozwiązaniem zarówno do domów jednorodzinnych, jak i osiedli mieszkaniowych. Sprawdza się również w małych firmach, magazynach oraz na prywatnych i firmowych parkingach.

Ten model umożliwia łatwą integrację z systemami bezpieczeństwa, takimi jak fotokomórki czy lampy ostrzegawcze, a także z urządzeniami kontroli dostępu, co pozwala dostosować napęd do indywidualnych potrzeb użytkownika. CAME BX PLUS 400 to trwałe i odporne na warunki atmosferyczne urządzenie, które zapewnia komfort i bezpieczeństwo przez cały rok.

Dlaczego warto wybrać ten produkt?

Napęd CAME BX PLUS 400 to niezawodne i nowoczesne rozwiązanie do bram przesuwnych, które łączy trwałość, wygodę i łatwość montażu. Model ten doskonale sprawdza się w zastosowaniach domowych i lekkich przemysłowych. Urządzenie wyposażone jest w elektroniczny enkoder, który monitoruje pracę silnika i automatycznie reaguje na przeszkody, zapewniając wysoki poziom bezpieczeństwa użytkowników.

Dzięki solidnej konstrukcji i odporności na warunki atmosferyczne, doskonale sprawdza się niezależnie od pogody.

System został zaprojektowany z myślą o użytkowniku – jego codzienna obsługa jest intuicyjna, a konserwacja prosta i szybka. BX PLUS 400 wyróżnia się długą żywotnością, cichą pracą oraz możliwością dopasowania do indywidualnych potrzeb dzięki rozbudowanej centrali sterującej.
