Napęd do bram skrzydłowych ATS 3.0 / 24V

  1. Symbol: 001PLU0045

  • zasilanie silnika 24V praca ciągła

  • idealny na szeroki słupek

  • spowolnienie przy zamykaniu

  • Do skrzydła 3,0 m

Dostępne > 2szt.
Dostawa już od 23,92 zł
Wysyłka 24h
2 471,81 zł
Cena Brutto / 1szt.

Do darmowej dostawy brakuje 500,00 zł

Najniższa cena w ciągu ostatnich 30 dni

Uniwersalne rozwiązanie dla słupków o wymiarze max 200 mm i skrzydeł do max 3m.

To jedyne takie rozwiązanie na rynku bez konieczności zastosowania automatyki z ramieniem łamanym! Napęd ATS sprawdzi się zarówno przy posesji przydomowej jak i dla spółdzielni mieszkaniowych.

Najważniejsze cechy:

  • wytrzymały silnik teleskopowy zaprojektowany z myślą o trwałości, wykonany z aluminium i stali

  • uniwersalny i niezawodny w wersjach 230 V oraz 24 V DC

  • 2 MODELE do skrzydeł o długości do 3 metrów lub do 5 metrów

  • idealne zarządzanie ruchem Zwalnianie ruchu i wykrywanie przeszkód dzięki enkoderowi

  • cichy i płynny dzięki stożkowej przekładni zębatej

  • nowoczesne wzornictwo zwężony kształt dzięki osiowemu silnikowi zębatemu

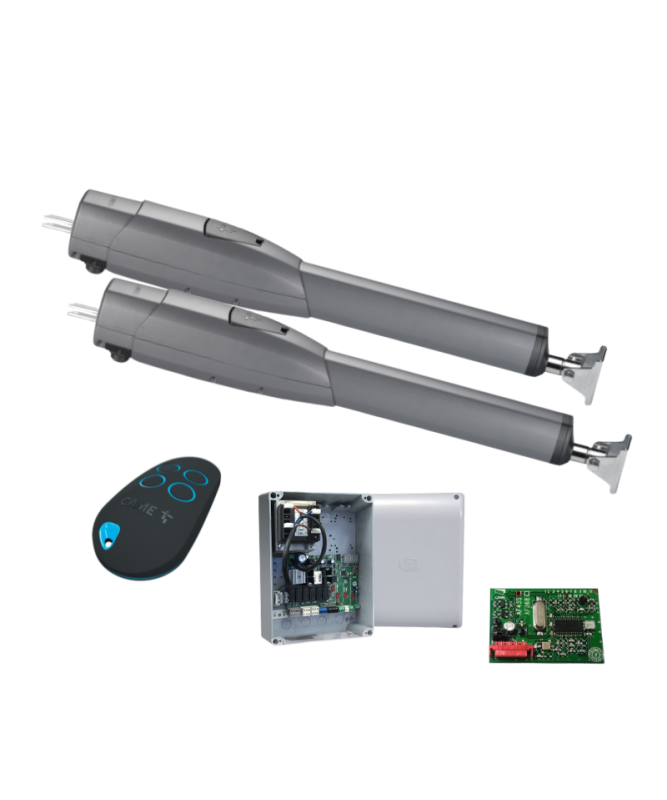

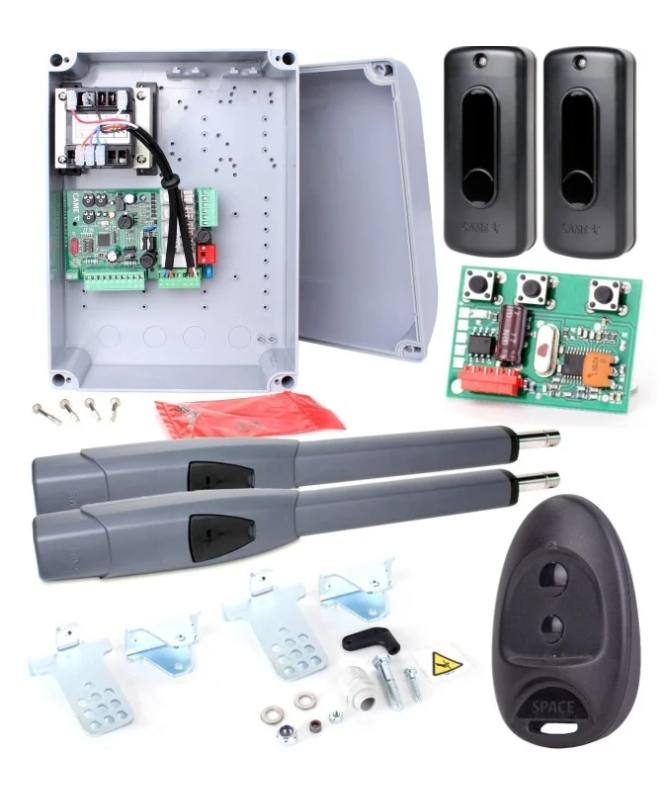

W skład zestawu wchodzą:

  • siłownik Came ats30ags 24v dla skrzydła do 3m o wadze 400kg – 2 szt.

  • komplet elementów mocujących - 2 kpl.

  • centrala sterująca zf1n - 1szt

  • obudowa do centrali - 1szt

  • odbiornik radiowy 433mhz - 1szt.

  • pilot Came Space 2-kanałowy - 1 szt.

  • fotokomórki Came dir10 o zasięgu 10 m - 1 kpl.

  • klucz do awaryjnego otwierania (w przypadku braku zasilania)

Centrala sterująca ZF1N

Płyta sterująca ZF1/ZF1N przeznaczona jest do sterowania siłownikami z silnikiem jednofazowym 230Va.c./50÷60Hz o mocy do 300W z serii: KRONO, ATI, FERNI, FAST do bram jedno lub dwuskrzydłowych. Płyta sterująca jest zasilana napięciem 230Va.c./50÷60 Hz podanym na zaciski "L1-L2" i jest zabezpieczona bezpiecznikiem sieciowym 5 A. Na zaciskach "10-11" jest podawane napięcie 24Va.c. do zasilania akcesoriów, których łączny pobór mocy nie może przekraczać 20W.

Funkcje:

Automatyczne zamykanie (T.C.A.). Czas automatycznego zamykania aktywuje się automatycznie z końcem cyklu otwierania. Czas automatycznego zamykania jest jednak podporządkowany działaniu ewentualnego osprzętu bezpieczeństwa podłączonego do zacisków "2-C1" i jest anulowany przez impuls "STOP" (zaciski "2-1") lub w razie braku energii elektrycznej.

  • elektrozamek. 12V / 15W zacisk "ES-ES", np. LOCK 81 lub LOCK82 firmy CAME

  • sygnalizacja "BRAMA OTWARTA". 24V/3W zaciski "10-5", sygnalizuje że brama nie wykonała pełnego cyklu zamykania.

  • krok po kroku (otwórz-stop-zamknij) przyciskiem "2-7" oraz pilotem

  • Rewersyjne (otwórz-zamknij) Przyciskiem "2-7" oraz pilotem.

  • TOTMAN (operator obecny), bramę możemy otworzyć lub zamknąć tylko kiedy jest wciśnięty przycisk podłączony do zacisków "2-7". Funkcja ta aktywowana jest kiedy regulator T.L. (czas pracy) jest ustawiony na minimum

Radioodbiornik AF43S

AF43S – Stało kodowy odbiornik radiowy 433.92 MHz, dedykowany do central systemów automatyki bram CAME. Współpracuje z pilotami serii TOP lub TAM, bez możliwości obsługi 2 serii jednocześnie - Rodzaj obsługiwanych pilotów jest wybierany przy pomocy zwory.Rodzaj kodowania: Stałokodowy

Pilot CAME SP2

Pilot CAME SPACE SP2 posiada dwa przyciski. Ponad 4 biliony możliwych kombinacji w funkcji kodu zmiennego zapewnia użytkownikom najwyższe bezpieczeństwo. Piloty działają na częstotliwości 433.92MHz i są zgodne z produktami CAME i odbiornikami uniwersalnymi. Jest to najpopularniejszy produkt firmy CAME.

Specyfikacja techniczna:

  • zasięg pilota do 150 metrów w terenie otwartym

  • materiał: ABS

  • temperatura pracy: od -20ºC do +70ºC

  • liczba kombinacji: 4 294 967 296

  • wymiary: 44x67x17mm

  • bateria: TYP 23A 12V

  • częstotliwość: 433,92MHz

  • typ: SP2

  • materiał wysokiej jakości

  • pilot zawiera diodę sygnalizacyjną

  • waga: 22g

Fotokomórki DIR 10

DIR jest nową “zsynchronizowaną” fotokomórką na podczerwień, której zasięg wynosi 10 m. Gdy pojazd lub osoba przetnie linię podczerwieni między fotokomórkami w trakcie zamykania bramy, brama automatycznie zatrzyma się i cofnie. Oznacza się prostym montażem, jest przeznaczony do instalacji zewnętrznej lub podtynkowej.

Specyfikacja techniczna:

  • stopień zabezpieczenia: ip54

  • zasięg: do 10 metrów

  • zasilanie: 12-24 v ac/ v dc

  • wymiary: 46 x 108 x 23 mm

  • obciążenie wyjścia: 1a, 24v

  • pobór prądu: 60 ma (24 vac)

  • temperatura pracy: od -20ºC do 55ºC

Niezbędnym elementem do montażu bramy skrzydłowej jest stoper montowany na zamknięciu bramy pełni funkcję zabezpieczająca przed nadmiernym otwarciem lub zamknięciem konstrukcji. Dodatkowo zestaw do automatyki CAME można uzupełnić o akcesoria takie jak lampa czy piloty.

Specyfikacja techniczna:

  • zasilanie (v – 50/60 hz) - 24 ac

  • zasilanie silnika(v) - 24 ac

  • kondensator (μf) - 8

  • pobór prądu (a) - 1

  • temperatura pracy (ºC) : -20 ÷ +55

  • siła ciągu (n)  -  400 ÷ 3000

  • czas otwarcia do 90 stopni (s) - 20

  • ochrona termiczna silnika (ºC) - 150

  • poziom ciśnienia akustycznego (db a) - ≤ 70

  • stopień ochrony (ip) -  54

  • klasa izolacji : i

  • przełożenie (i) -  28

  • waga (kg) - 8.5
