Napędy Monos dzięki technologii cyfrowej są wstanie wykryć przeszkodę i natychmiast odwrócić pracę silnika, definiując w prosty sposób moment napędowy silnika, czułość , czas i skok inwersji z zachowaniem maksymalnego bezpieczeństwa. Wykonane z włoską precyzją, przy użyciu najwyższej jakości materiałów, pozwala na uzyskanie maksymalnych osiągów silnika.
Ten model ROGER można zamontować do bram wjazdowych o długości skrzydła do 4m
Najważniejsze cechy:
-
silnik 230V
-
nowość! – słownik teleskopowy
-
maks. długość skrzydła aż 4 m
-
elektroniczna regulacja siły
-
regulowana prędkość otwierania/zamykania
-
pełna kontrola biegu skrzydeł
-
niskie zużycie energii i bardzo cicha praca
-
funkcja wykrywania przeszkód
-
łatwe wysprzęglenie kluczykowe
-
możliwość zastosowania akumulatorów
W skład zestawu wchodzi:
-

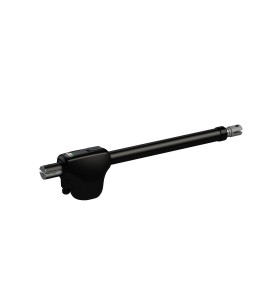

MONOS4 – 2 sztuki motoreduktorów elektromechanicznych do bram o maksymalnej długosci skrzydła 4 m
-
enkoder cyfrowy
-
obrotowe fotokomórki M90/F4ESO
-
kartę radiową H93/RX20/I
-
dwa piloty E80/TX52R/2
-
regulowane uchwyty do przykręcenia do słupków oraz uchwyty do mocowania skrzydeł
-
lampę FIFTHY/24
Centrala B70
Z obudową w komplecie, sterująca 2 silnikami BRUSHLESS 24V DC automatów do bram skrzydłowych.
Dedykowana napędom Roger Technology z serii: MONOS4, BE20/200 i BH23.
Funkcje:
-
bardzo niskie zużycie energii.
-
lampka sygnalizująca otwartą bramę.
-
automatyczne zamykanie.
-
regulacja siły.
-
regulacja prędkości.
-
czas manewru.
-
czas samozamykania.
-
hamowanie/spowalnianie.
-
regulacja siły przy starcie i hamowaniu.
-
regulacja punktu rozpoczęcia hamowania.
-
droga hamowania silnika.
-
regulacja wykrywania przeszkód i siły nacisku.
-
łagodny start.
-
funkcja gwarantowanego zamknięcia.
-
funkcja furtki.
-
funkcja "osoba obecna".
-
funkcja dla wspólnot mieszkaniowych.
-
ustawienia zabezpieczeń.
-
bezpieczeństwo w postaci zatrzymania i zmiany kierunku biegu.
-
funkcja autotestu.
-
ochrona termiczna centrali.
-
listwa bezpieczeństwa (8,2 kω).
-
przywracanie ustawień fabrycznych.
-
informacje dotyczące użytkowania silnika.
-
zarządzanie pracą akumulatora i redukcja zużycia.
Specyfikacja techniczna:
-
zasilanie sieciowe: 230v ac 50 hz
-
zasilanie akcesoriów: 24v dc
-
liczba silników: 2 silniki brushless 24v dc
-
maksymalna moc silnika: 110 w
-
wyjście lampy ostrzegawczej: 24v dc
-
maksymalna moc lampy ostrzegawczej: 25 w
-
oświetlenie dodatkowe: 230v ac, max. 100 w | 24v ac/dc, max. 40 w
-
maksymalna moc lampki "brama otwarta": 3 w
-
wyświetlacz: led
-
temperatura pracy: -10°c do +55°c
-
stopień ochrony: ip 54
-
wymiary (dł x sz x w): 330 x 230 x 115 mm
-
waga (produkt zapakowany): 4,4 kg (z obudową)
Radioodbiornik 2-kanałowy H93/RX20/I
Złącze molex (wtykalny) do centrali sterujących Roger z serii H70, B70, EDGE i CTRL.
Pamięć 50 pilotów Roger z kodem stałym 433,92MHz.
Specyfikacja techniczna:
-
zasilanie: 5v dc
-
pobór prądu: 15 ma
-
ilość kanałów: 2
-
typ przyjmowanego kodu: kod stały
-
modulacja: am/ask
-
częstotliwość: 433,92mhz
-
pamięć: 50 pilotów
-
rodzaj wyjścia: tranzystorowe
-
oporność: 50 om
-
wymiary (sz x dł x w): 34 x 31 x 12 mm
-
waga: 6 g

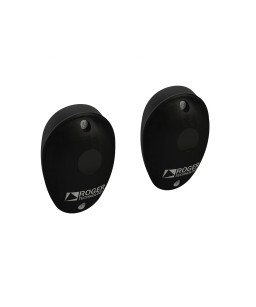

Fotokomórki Roger R90/F2ES
Specyfikacja techniczna:
-
zasilanie: 12-24 vac/dc
-
temperatura pracy: -20 do + 50 c
-
stopień ochrony: ip 55
-
max. dystans w polu otwartym: 10-15 m
-
max. napięcie styku przekaźnika: 30 v
-
typ instalacji: zewnętrzna
-
wymiary(wys x szer x gub): 62x88x27 mm
Pilot SYNUS/2
2-kanałowy nadajnik radiowy do sterowania automatyką do drzwi i bram.
Fabrycznie pilot ten pracuje w trybie stałokodowym, jednak z łatwością można go przestawić na sterowanie zmiennokodowe. O aktualnie używanym trybie informuje kolor diody LED - czerwony dla kodu stałego i zielony dla zmiennego.
Specyfikacja techniczna:
-
częstotliwość: 433,92mhz
-
liczba kombinacji: 65 536 (kod stały) | 4 294 967 296 (kod zmienny)
-
liczba bitów kodu identyfikacyjnego: 16 (kod stały) | 32 (kod zmienny)
-
liczba wysłanych bitów: 28 (kod stały) | 144 (kod zmienny)
-
modulacja: am/ask
-
absorpcja: 8 ma
-
zasięg: 150 m
-
kolor diody led: czerwony (kod stały) | zielony (kod zmienny)
-
bateria: cr2032 3v (w komplecie)
-
wymiary (dł x sz x w): 66 x 34 x 10,4 mm
-
waga: 18 g

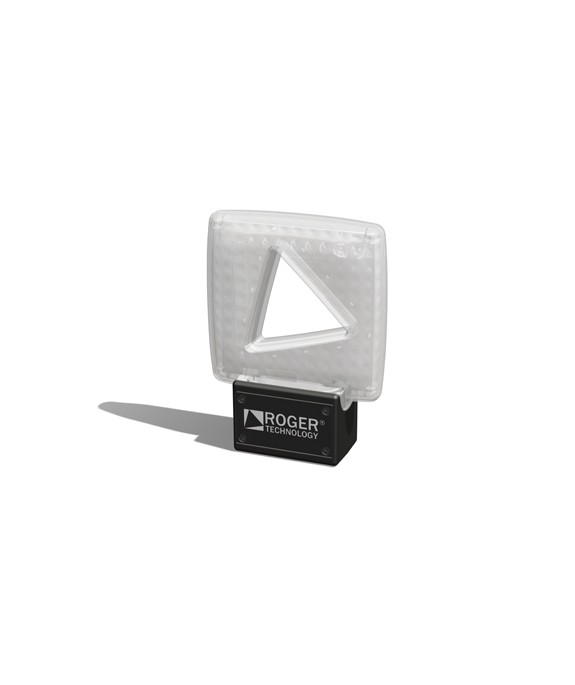

Lampa sygnalizacyjna LED 24V z anteną.
Wbudowana antena 433,92MHz zwiększająca zasięg działania pilotów. Niskie zużycie energii (24V) . wykonana z przezroczystego klosza dostępna w dwóch wersjach kolorystycznych biała i pomarańczowa charakteryzująca się dużą żywotnością.
Specyfikacja techniczna:
-
zasilanie: 24v dc
-
maks. moc światła migającego: 6,5 w
-
stopień ochrony: ip 55
-
temperatura pracy: -20°c do +55°c
-
wymiary (w x sz x gł): 164 x 124 x 45 mm
-
waga: 267 g
Niezbędnym elementem do montażu bramy skrzydłowej jest stoper montowany na zamknięciu bramy pełni funkcję zabezpieczająca przed nadmiernym otwarciem lub zamknięciem konstrukcji. Zestaw do automatyki ROGER ,można uzupełnić o dodatkowe piloty.
Specyfikacja techniczna:
-
zasilanie sieciowe: 230v ac 50hz
-
zasilanie silnika: 24v
-
moc znamionowa: 200 w
-
siła: 50-1000 n
-
prędkość: 12 m/min (0,21 m/s)
-
intensywność pracy: 1300 cykli/dobę (otwieranie/zamykanie 24h non stop)
-
typ motoreduktora: nieodwracalny
-
enkoder: wbudowany cyfrowy + magnetyczny cyfrowy sensored (4096 impulsów na obrót)
-
koło zębate zewnętrzne: z15/mod. 4
-
maks. ciężar bramy: 1000 kg
-
stopień ochrony: ip 43
-
temperatura pracy: -20°c do +55°c
-
wymiary (sz x w x gł): 315 x 329 x 165,8 mm
-
waga: 11,9 kg (produkt zapakowany)
